Đặc tính thông số sản phẩm bàn từ máy mài, máy phay của Vertex:
– Bàn từ sử dụng kẹp phôi bằng lực từ, kẹp phôi nhanh, đơn giản, an toàn. Có thể cho gia công cả 5 mặt chi tiết.
– Hoạt động rất tốt, được xử lý đặc biệt, khó biến dạng và độ chính xác cao.

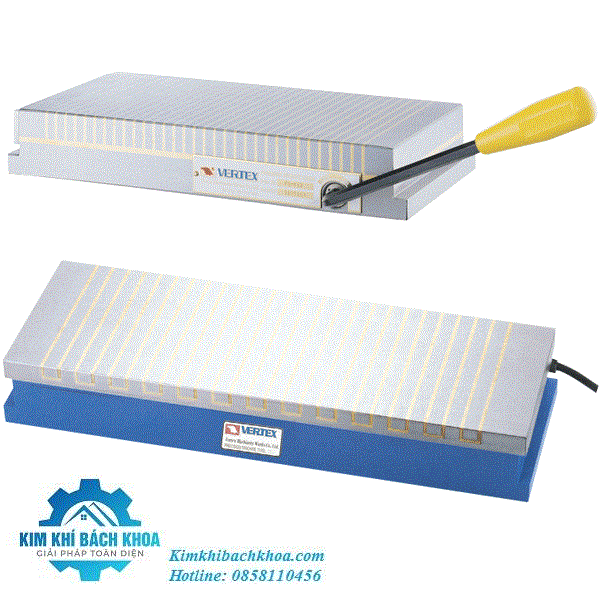

– Bàn từ Vertex có 2 loại: bàn từ nam châm vĩnh cửu và bàn từ điện. Có thể sử dụng cho máy mài và máy phay.
– Bàn từ Vertex có 6 loại cơ bản sau:

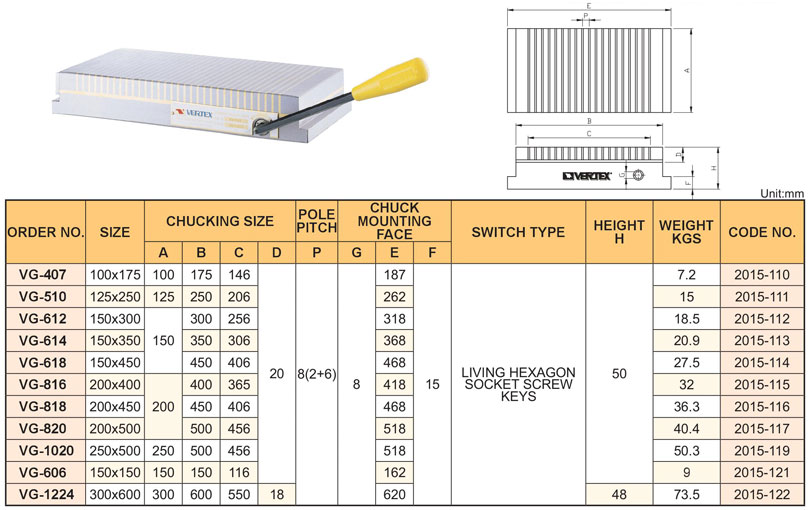

1. Bàn từ máy mài VG-407, VG-510, VG-612, VG-614, VG-618, VG-816, VG-818, VG-820, VG-1020, VG-606, VG-1224 của Vertex:
– Bàn từ máy mài VG của Vertex là bàn từ nam châm vĩnh cửu, lực hút của bàn từ đạt 18KGF (650 Gauss).
– Bàn từ VG có bước cực từ lớn: 8 (2+6) mm.
– Sử dụng chìa vặn lục lăng 8 để tắt, mở bàn từ.
– Bàn từ VG của VERTEX thích hợp sử dụng cho máy mài phẳng.

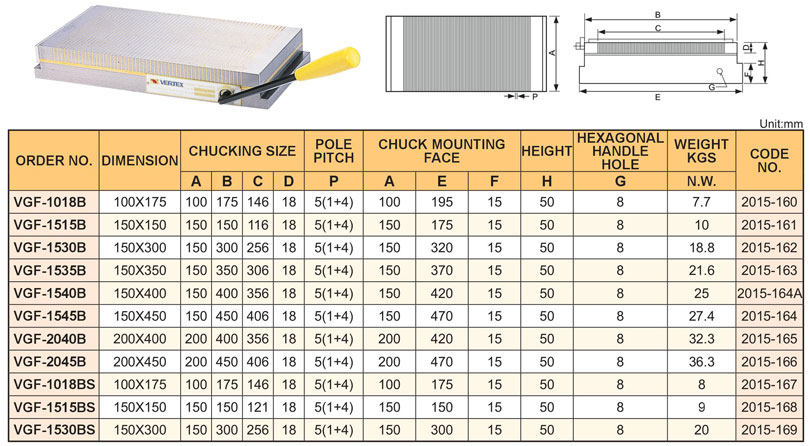

2. Bàn từ máy mài bước cực từ trung bình VGF-1018B, VGF-1515B, VGF-1530B, VGF-1535B, VGF-1540B, VGF-1545B, VGF-2040B, VGF-2045B, VGF-1018BS, VGF-1515BS, VGF-1530BS của VERTEX:
– Bàn từ VGF của Vertex là bàn từ nam châm vĩnh cửu, lực hút của bàn từ đạt 19KGF (680 Gauss).
– Bàn từ VGF có bước cực từ trung bình: 5 (1+4) mm.
– Sử dụng chìa vặn lục lăng 8 để tắc tắt, mở bàn từ.
– Bàn từ máy mài VGF có chiều dài mỏng và nhẹ nên có ứng dụng đa dạng.
– Bàn từ VGF của VERTEX sử dụng thích hợp cho máy mài và gia công tia lửa điện. Dùng cho gia công bề mặt mỏng hoặc nhỏ. Diện tích lực từ có hiệu quả rộng trên bề mặt kẹp.

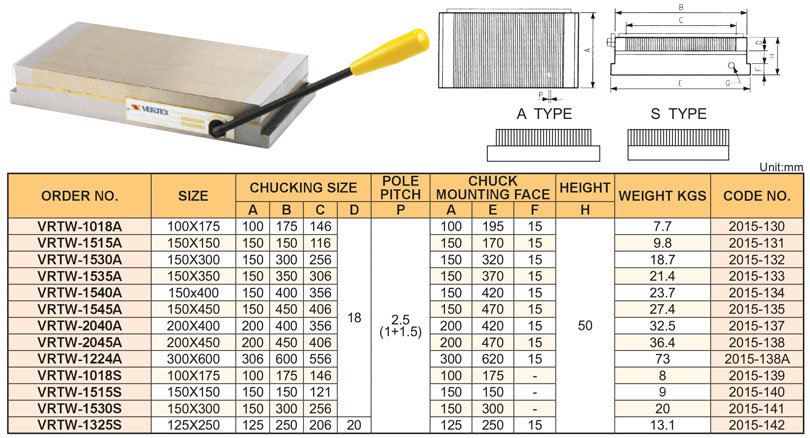

3. Bàn từ máy mài bước cực từ nhỏ VRTW-1018A, VRTW-1515A, VRTW-1530A, VRTW-1535A, VRTW-1540A, VRTW-1545A, VRTW-2040A, VRTW-2045A, VRTW-1224A, VRTW-1018S, VRTW-1515S, VRTW-1530S, VRTW-1325S của VERTEX:
– Bàn từ máy mài VRTW của Vertex là bàn từ nam châm vĩnh cửu, lực hút của bàn từ đạt 21KGF (700 Gauss).
– Bàn từ VRTW có bước cực từ nhỏ: 2.5 (1+1.5) mm.
– Sử dụng chìa vặn lục lăng 8 để tắc tắt, mở bàn từ.
– Bàn từ máy mài VRTW có chiều dài mỏng và nhẹ nên có ứng dụng đa dạng.
– Thích hợp cho các chi tiết mỏng và nhỏ.
– Bề mặt kẹp bàn từ có diện tích hút từ hiệu quả rộng hơn so với kiểu khác có kích thước tương tự.
– Bàn từ VRTW thích hợp sử dụng cho máy mài và gia công tia lửa điện.

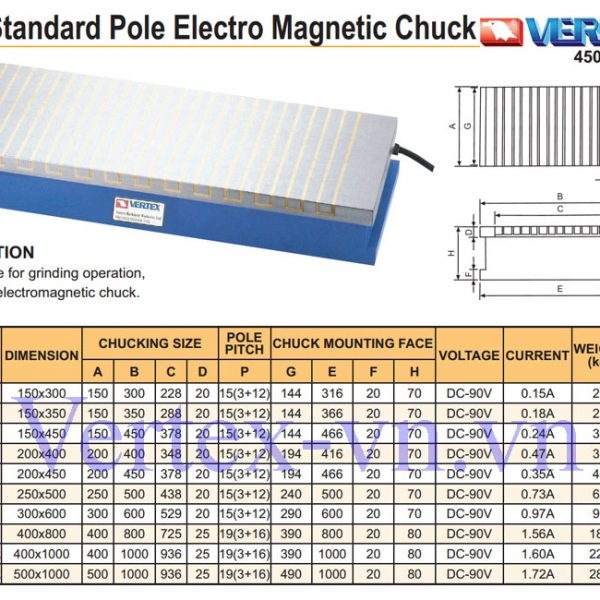

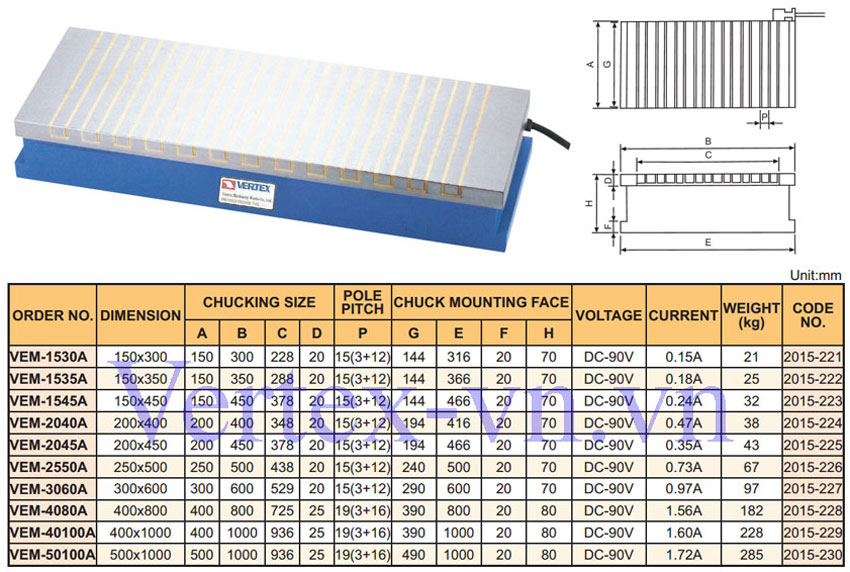

4. Bàn từ máy mài điện VEM-1530A, VEM-1535A, VEM-1545A, VEM-2040A, VEM-2045A, VEM-2550A, VEM-3060A, VEM-4080A, VEM-40100A, VEM-50100A của VERTEX:
– Bàn từ máy mài VEM của Vertex là bàn từ điện, lực hút của bàn từ đạt 450 Gauss.
– Bước cực từ: 15 (3+12) mm.
– Sử dụng bộ điều khiển 5A (VCC-705A) tắc tắt, mở bàn từ.
– Bàn từ điện VEM của VERTEX thích hợp nhất sử dụng cho máy mài.

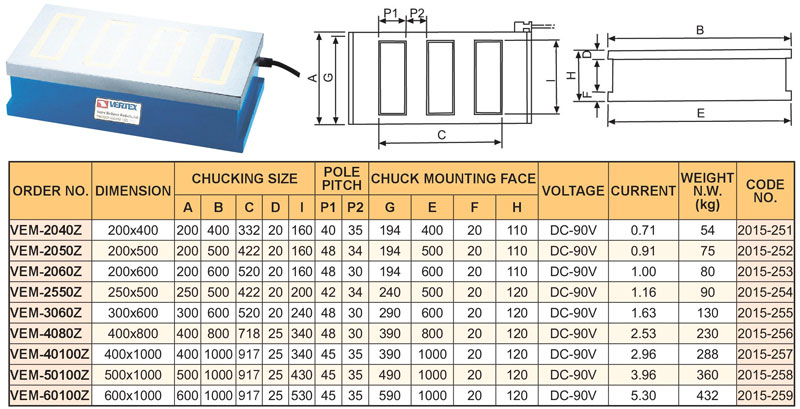

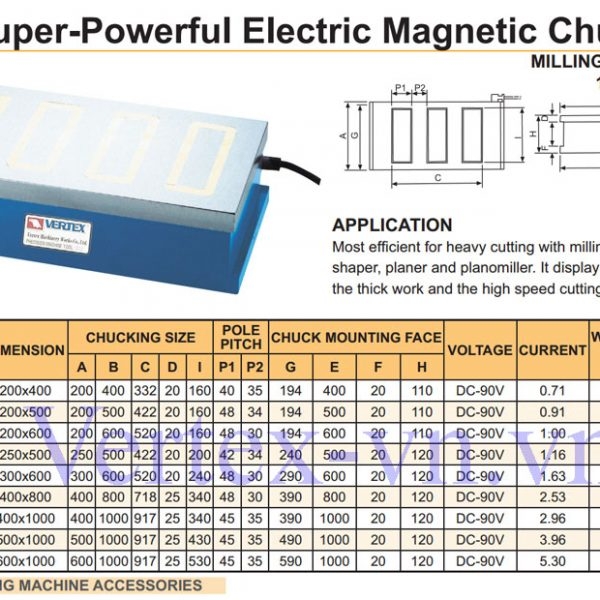

5. Bàn từ máy phay VEM-2040Z, VEM-2050Z, VEM-2060Z, VEM-2550Z, VEM-3060Z, VEM-4080Z, VEM-40100Z, VEM-50100Z, VEM-60100Z của VERTEX:
– Bàn từ máy phay VEM của Vertex là bàn từ điện, lực hút của bàn từ là 1200 Gauss.
– Bước cực từ: P1xP2 mm (Xem trên ảnh catalogue).
– Từ model VEM-2040Z ~ VEM-40100Z sử dụng bộ điều khiển 10A: VCC-805A.
– Model VEM-50100Z sử dụng bộ điều khiển 15A: VCC-815A.
– Model VEM-60100Z sử dụng bộ điều khiển 20A: VCC-820A.
– Bàn từ điện máy phay VEM của VERTEX sử dụng hiệu quả nhất với lực cắt lớn trên máy phay, máy ép, máy bào. Kẹp chắc chắn với phôi dày và hoạt động cắt tốc độ cao.
– Hiệu quả cao, chắc chắn và bền.

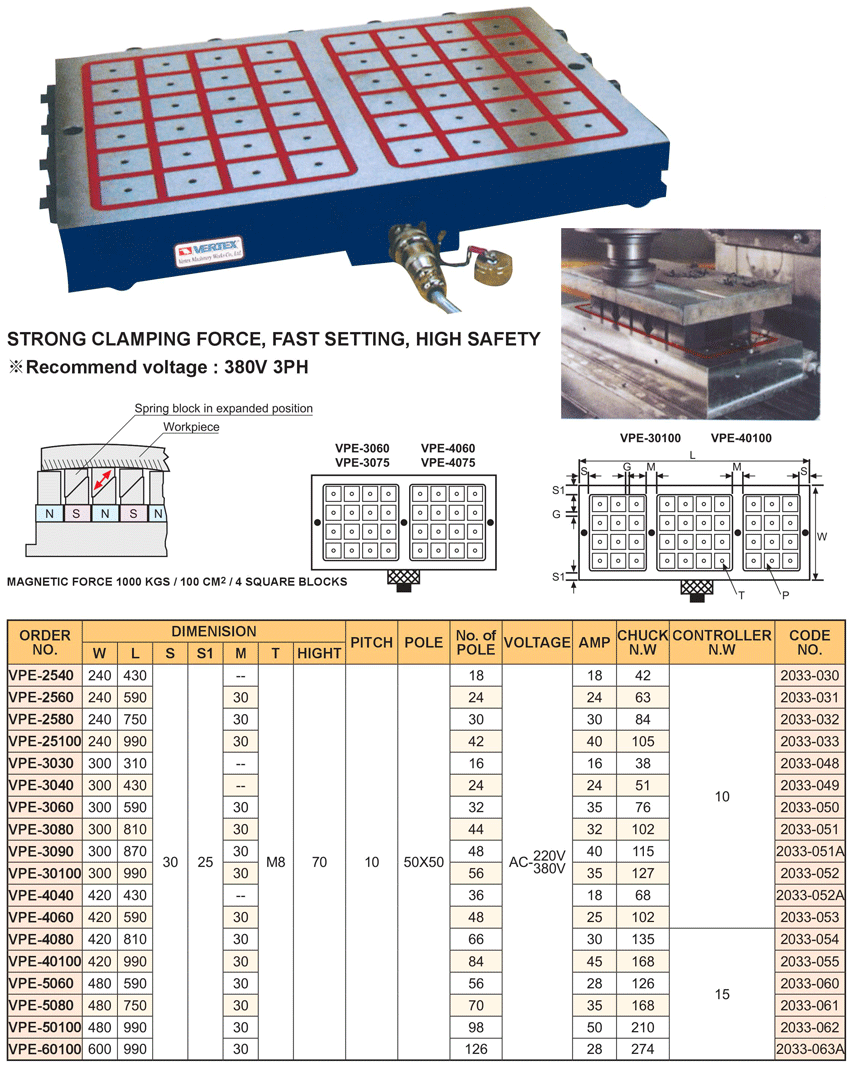

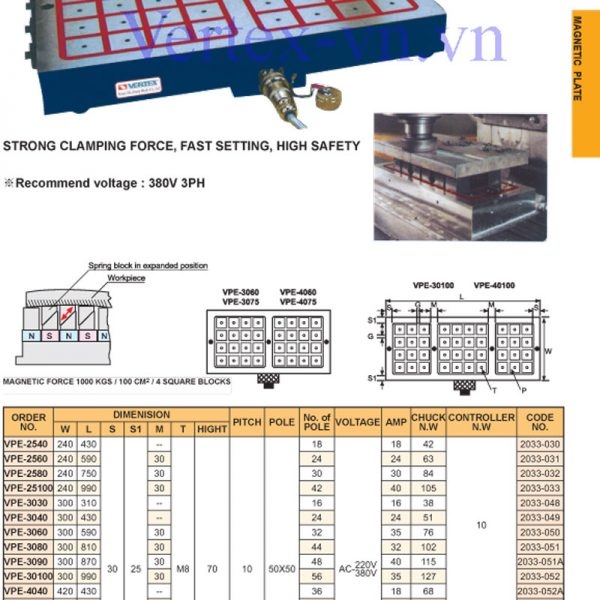

6. Bàn từ điện máy phay VPE-2540, VPE-2560, VPE-2580, VPE-25100, VPE-3030, VPE-3040, VPE-3060, VPE-3080, VPE-3090, VPE-30100, VPE-4040, VPE-4060, VPE-4080, VPE-40100, VPE-5060, VPE-5080, VPE-50100, VPE-60100 của VERTEX:
– Bàn từ điện VPE- của Vertex có lực hút từ rất lớn: 1000 Kgs/100 cm². Kẹp chi tiết chắc chắn tuyệt đối. Cho chế độ cắt lớn nhất.
– Thích hợp dùng trên máy phay, có thể gia công trên cả 5 mặt chi tiết.
– Bộ bàn từ đã bao gồm bộ điều khiển bàn từ (C1, C2, C3).
– Sử dụng nguồn điện: 380V/3PH.
– Không kết nối với bộ điều khiển khi đã bật từ tính, nên rất an toàn (video sử dụng bàn từ điện VPE-).
– Dễ dàng và thuận tiện khi kẹp phôi, thời gian gá kẹp ngắn.
– Thích hợp nhất cho gia công tải nặng trên các chi tiết trung bình, lớn và thô phẳng.
– Bàn từ điện máy phay VPE- có thể sử dụng trong thời gian dài và không bao giờ sinh nhiệt ảnh hưởng đến độ chính xác của chi tiết. Thiết bị mát (không nóng), do đó các chi tiết của bàn từ sẽ không bị mòn hoặc biến dạng.
– Công tắc ON/OFF là công tắc điện đơn. Thay đổi lực hút từ 20% – 100% bằng nút +/- trên hộp điều khiển.
– Chỉ mất 2 giây để điều khiển ON & OFF. Tháo nguồn điện cung cấp từ bộ điều khiển khi giữ bàn từ ở chế độ ON. An toàn khi nguồn hỏng hoặc mất điện.
– Chiều dày nhỏ nhất của phôi là 10mm. Mỗi phôi gá kẹp phải sử dụng ít nhất 4 khối cực từ.
– Mỗi phôi cần 3 chấu mềm truyền từ tính VTJ-.
– Khối đàn hồi VSB- có đàn hồi lên & xuống 2.5mm.
– Bàn từ máy phay VPE của VERTEX có hiệu quả rất cao, và rất bền theo thời gian.
– Hãy liên hệ với Công ty TNHH Công Nghệ Thiết Bị Kim Khí Bách Khoa để có tư vấn tốt nhất về sản phẩm và giá cả.
