ĐẶC TÍNH SẢN PHẨM CẢM BIẾN TIẾP XÚC CỦA VERTEX:
– Cảm biến tiếp xúc được sử đụng để dò gốc của phôi theo trục X và trục Y trên máy phay CNC.
– Tùy vào mục đích sử dụng khác nhau, hãng Vertex có 5 dòng sản phẩm cảm biến tiếp xúc chính sau:

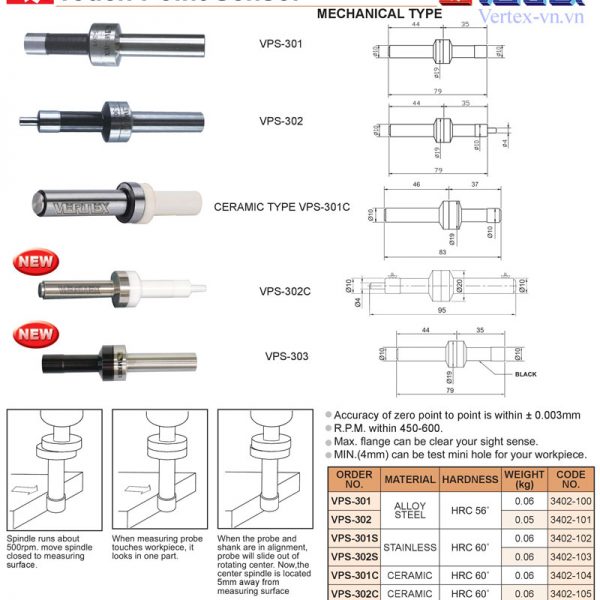

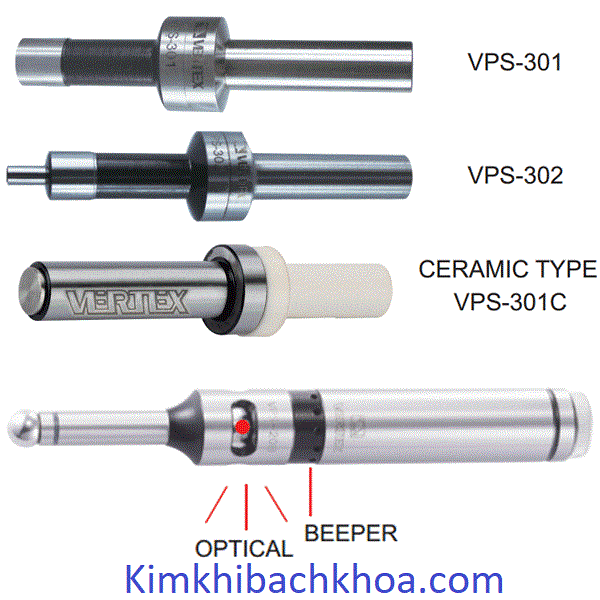

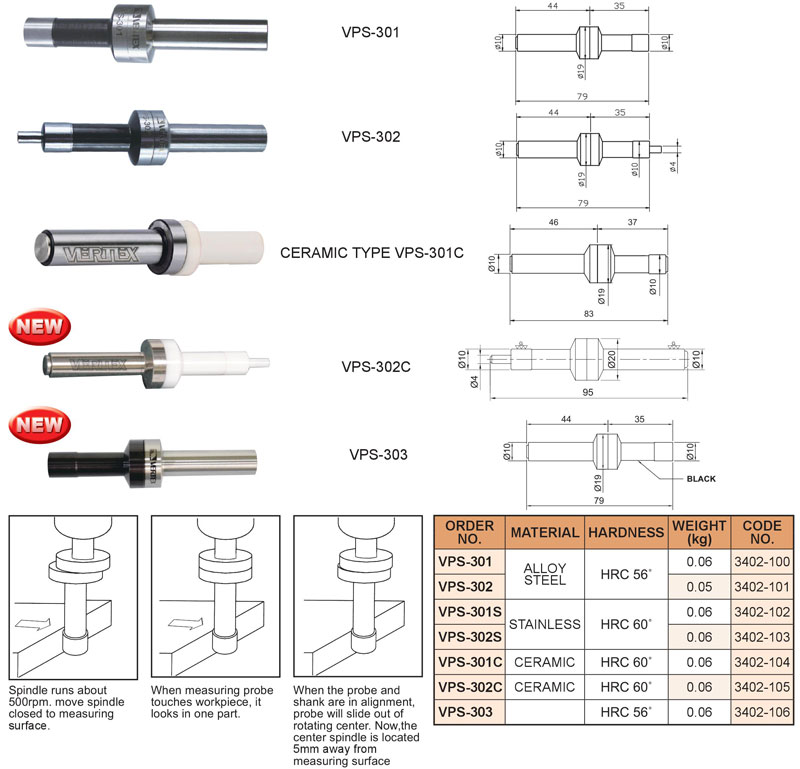

1. Cảm biến tiếp xúc kiểu cơ khí VPS-301, VPS-302, VPS-301S, VPS-302S, VPS-301C, VPS-302C, VPS-303 của VERTEX:
– Kích thước của các cảm biến được thể hiện trên hình phía trên.
– Khi trục chính quay với tốc độ khoảng 500 vg/ph thì di chuyển đầu cảm biến đến bề mặt cần đo.
– Khi đầu dò chạm vào phôi thì phần trên và phần dưới đầu dò trùng nhau.
– Khi phần dưới chạm phôi mà lệch tâm so với phần trên của cảm biến nghĩa là tâm của trục quay các bề mặt đo 5mm.
– Độ chính xác của cảm biến là: ±0.003 mm.
– Tốc độ quay thích hợp: 450 – 600 vg/ph.
– Lỗ nhỏ nhất có thể kiểm tra được là 4mm.
– Cảm biến VPS-302 và VPS-302C có thể dùng trục F10 hoặc F4 để đo.
– Cảm biến VPS-301, VPC-302 làm bằng thép hợp kim.
– Cảm biến VPS-301S, VPC-302S làm bằng thép không gỉ.
– Cảm biến VPS-301C, VPC-302C đầu chạm làm bằng gốm kim loại (Ceramic). Có khả năng chống nhiễm từ và chống mài mòn cao.
– Cảm biến VPS-303 được phủ lớp chống nhiễm từ.

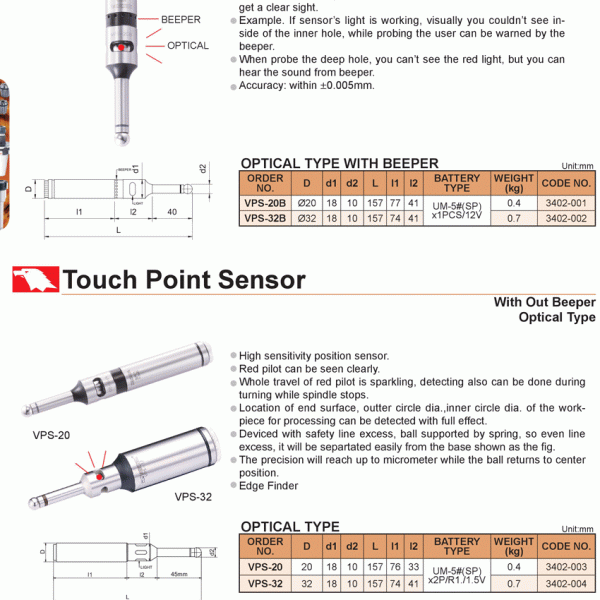

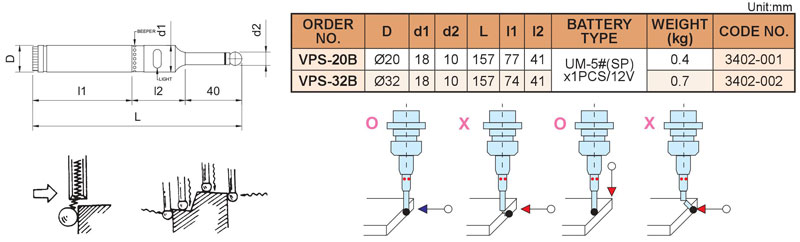

2. Cảm biến tiếp xúc kiểu đèn báo và kêu bíp VPS-20B, VPS-32B của VERTEX:
– Cảm biến tiếp xúc VPS-20B, VPS-32B không cần quay khi đo.
– Khi chạm bề mặt chi tiết, thì đầu cảm biến phát ra tiếng kêu “bíp” cộng với phát ra ánh sáng màu đỏ.
– Sử dụng đơn giản, nhanh chóng và chính xác.
– Thuận tiện khi đo chiều sâu lỗ hoặc bề mặt mà người sử dụng không nhìn thấy đèn sáng nhưng vẫn nghe thấy tiếng kêu “bíp”.
– Độ chính xác của cảm biến là: ±0.005 mm.
– Sử dụng 1 cục pin UM-5#(SP)/12V.

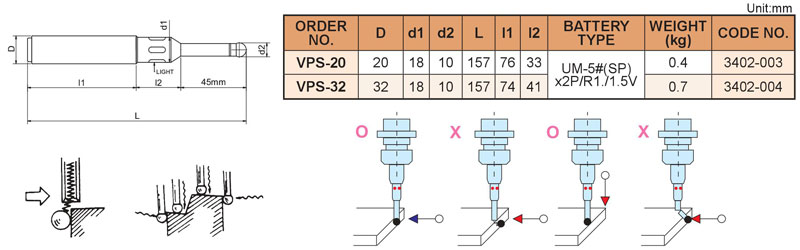

3. Cảm biến tiếp xúc kiểu đèn báo VPS-20, VPS-32, VPS-20-3/4 của VERTEX:
– Cảm biến tiếp xúc VERTEX: VPS-20, VPS-32, VPS-20-3/4:
(Kích thước VPS-20-3/4 có kích thước D=3/4”, còn giống kích thước của VPS-20)
– Cảm biến vị trí với độ nhạy cao.
– Cảm biến tiếp xúc VPS-20, VPS-32, VPS-20-3/4 không cần quay khi đo.
– Cảm biến VPS-20, VPS-32 và VPS-20-3/4 chỉ phát đèn sáng, không có tiếng kêu “bíp”.
– Ánh sáng màu đỏ phát có thể nhìn được thấy từ mọi hướng xung quanh của cảm biến.
– Có thể dò bề mặt, đường kính ngoài, đường kính trong của phôi khi gia công với kết quả chính xác.
– Độ chính xác thực tế dưới micro khi viên bi trở lại vị trí đúng tâm.
– Sử dụng đơn giản, nhanh chóng và chính xác.
– Độ chính xác của cảm biến là: ±0.005 mm.
– Sử dụng 2 cục pin UM-5#(SP)/R1/1.5V.

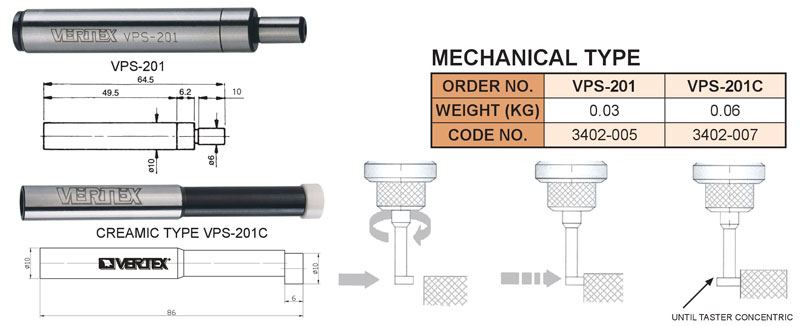

4. Cảm biến tiếp xúc kiểu đầu trượt VPS-201, VPS-201C của VERTEX:
– Dòng cảm biến tiếp xúc VPS-201, VPS-201C cho thiết lập chính xác cao vị trí giữa tâm dụng cụ và bề mặt tham chiếu của phôi với giá thành thấp và thời gian thiết lập nhanh.
– Được làm từ thép dụng cụ, có độ cứng cao và toàn bộ bề mặt được mài nhẵn.
– Độ chính xác của cảm biến là: ±0.005 mm.
– Tốc độ quay thích hợp của VPS-201: 450 – 600 vg/ph.
– Tốc độ quay thích hợp của VPS-201C: 600 – 1000 vg/ph.

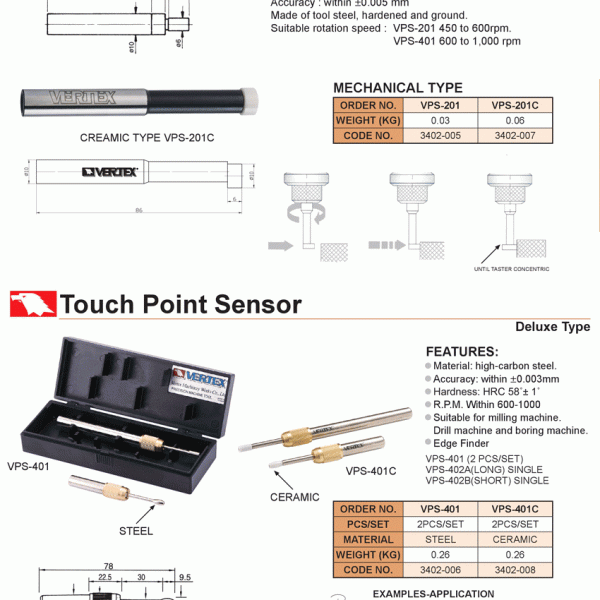

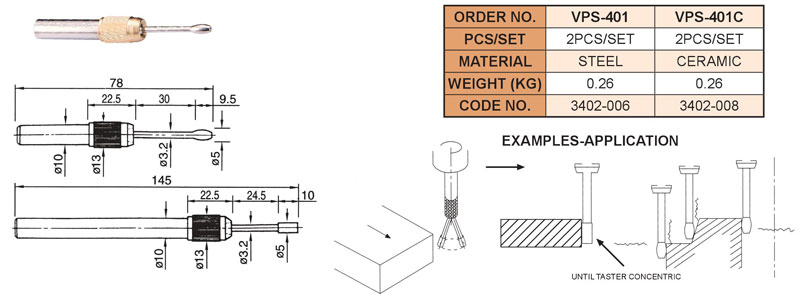

5. Cảm biến tiếp xúc kiểu đầu loe VPS-401, VPS-401C của VERTEX:
– Được làm từ thép các bon cao, có độ cứng cao 58±1 HRC và toàn bộ bề mặt được mài nhẵn.
– Độ chính xác của cảm biến là: ±0.003 mm.
– Tốc độ quay thích hợp: 600 – 1000 vg/ph.
– Sử dụng thích hợp cho máy phay, máy khoan và máy doa.
– Cảm biến VPS-401 bao gồm 2 cái/bộ: VPS-402A chuôi dài và VPS-402B chuôi ngắn.
– Cảm biến VPS-401C vật liệu đầu dò được làm từ gốm kim loại (Ceramic).
– Hãy liên hệ với Công ty TNHH Công Nghệ Thiết Bị Kim Khí Bách Khoa để có tư vấn tốt nhất về sản phẩm và giá cả.
