Chia sẻ Quy trình hiệu chỉnh thước cặp

MR Đức

Ngày 29/06/2021

Thước cặp là thiết bị cơ khí đảm bảo độ chính xác cao. Tuy nhiên, trong quá trình sử dụng sẽ không tránh khỏi việc sai số do không được vệ sinh, bảo quản đúng cách hoặc làm rơi thường xuyên. Hiệu chuẩn thước cặp là điều cần thiết và nên được tiến hành định kỳ.

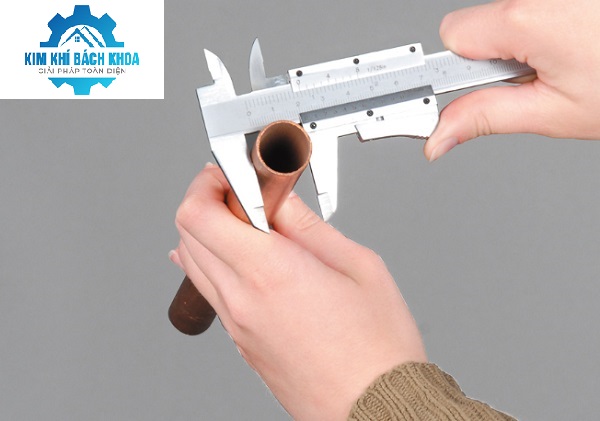

Hiệu chuẩn thước kẹp là công việc cần thiết để đảm bảo độ chính xác trong đo lườn

Chuẩn bị trước khi hiệu chuẩn thước cặp

Các phép hiệu chuẩn

Kiểm tra bên ngoài: Thông thường sẽ sử dụng mắt thường hoặc kính lúp.
Kiểm tra đo lường gồm: độ phẳng, độ song song của mặt đo, kiểm tra vị trí số 0.
Kiểm tra kỹ thuật

1. Phương tiện hiệu chuẩn
1.1 Chuẩn đo lường

Thước bậc chuẩn: Mitutoyo, product: CERA Caliper Checker

- Phạm vi đo: (20 ÷ 300) mm
(20 ÷ 600) mm

- Sai số: ± 5 µm (L ≤ 300 mm)

± 7 µm (L > 300 mm)
1.2 Phương tiện đo khác

Panme đo trong và Panme đo ngoài điện tử:

- Phạm vi đo: (0 ÷ 25) mm

(5 ÷ 30) mm

- Giá trị độ chia: 0.001 mm

- Độ chính xác: ± 1 μm và ± 5 μm

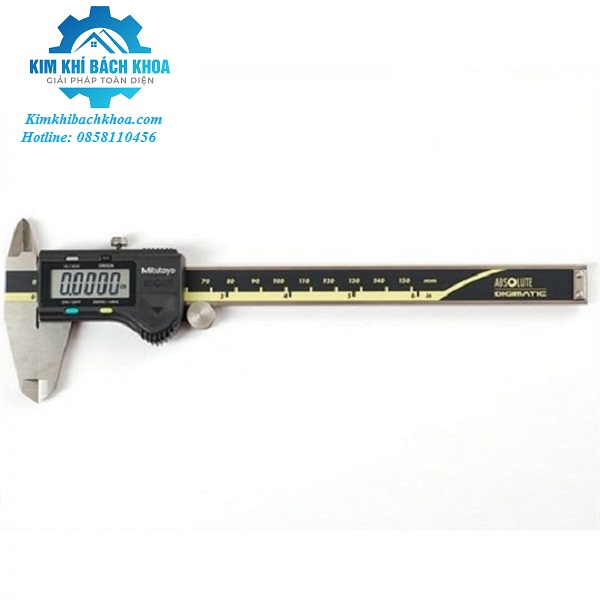

2. Chuẩn bị hiệu chuẩn

Trước khi tiến hành hiệu chuẩn phải thực hiện các công việc chuẩn bị sau đây:

- Chuẩn bị phương tiện chuẩn

- Lựa chọn chuẩn phù hợp với thước cặp cần hiệu chuẩn.

- Dùng dung dịch làm sạch và khăn lau chuyên dụng làm sạch bề mặt đo của chuẩn.

- Đặt các chuẩn trong phòng hiệu chuẩn để ổn định nhiệt độ ít nhất hai giờ.

Chuẩn bị thước cặp cần hiệu chuẩn:

- Vệ sinh thước cặp, mỏ đo thước sạch sẽ bằng xăng công nghiệp hoặc dung môi tương đương.

- Đặt thước cặp gần với chuẩn trong phòng hiệu chuẩn thời gian ít nhất hai giờ để ổn định nhiệt độ trước khi tiến hành hiệu chuẩn.

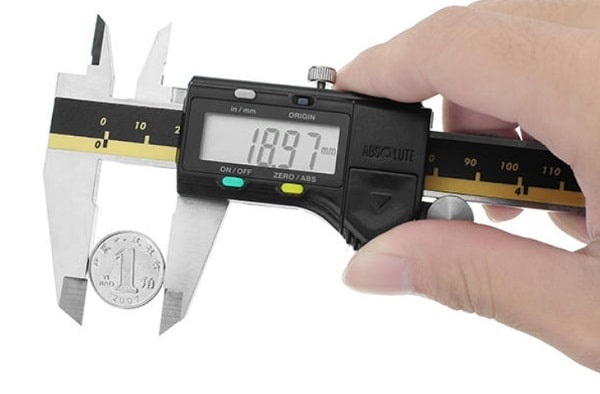

Kiểm tra đo lường khi hiệu chuẩn thước cặp.

3. Tiến hành hiệu chuẩn thước cặp

Kiểm tra bên ngoài

Một trong những khâu quan trọng không thể bỏ qua là kiểm tra bên ngoài, hãy đảm bảo thước cặp đáp ứng các tiêu chí sau:

Thước cặp cơ khí: Mặt đo không có vết xước, han rỉ hay lòi lõm. Vạch khắc trên thân thước phải rõ ràng, đều đặn và vuông góc với mép thước. Đồng thời, thân thước phải ghi rõ giá trị độ chia, ký hiệu của nhà sản xuất.
Thước cặp điện tử: Chữ số hiển thị trên màn hình phải rõ ràng, sắt nét.

Kiểm tra về mặt kỹ thuật

Đối với thước cặp cơ khí: Hàm và khung điều chỉnh di chuyển dễ dàng trên toàn bộ phạm vi đo của thước. Vít hãm cần được giữ chặt với khung trượt trên thước chính, dù ở bất kỳ vị trí nào.
Thước cặp điện tử: Bộ phận hiển thị hoạt động ổn định, không đứt nét hay nhấp nháy.

Kiểm tra đo lường

Kiểm tra giá trị gốc số 0 của thước: Di chuyển các hàm tiếp xúc với nhau và kiểm tra trên giá trị góc có đúng bằng “0”. Nếu không phải bằng “0” thì phải kiểm tra và điều chỉnh lại.

Kiểm tra độ phẳng của mặt đo: Sử dụng thước tóc đặt lần lượt theo chiều dài và đường chéo của mặt đo. Đồng thời, quan sát khe sáng ở giữ thước tóc với mặt đo, sau đó so sánh khe sáng mẫu, ghi kích thước khe sáng mẫu tương ứng.

Kiểm tra độ song song mặt đo: sẽ tương ứng với 3 trường hợp cụ thể:

Đối với thước cặp khi đo ngoài: Dùng một khối tiêu chuẩn có kích thước 5mm kẹp vào giữa mặt đo, xiết chặt vít hãm. Tiếp theo, lấy căn mẫu ra và dùng đũa đó có kích thước khác nhau để xác định khoảng cách giữa 2 mặt đo ở vị trí đầu cuối. Hãy chắc chắn rằng, hiệu số giữa kích thước của 2 đũa đo song song với 2 mặt đo.
Đối với thước cặp khi đo trong: Dùng thước vặn đo kích thước của mỏ đo trong tại ví trí chiều dài của mỏ. Hiệu số giữa số đo lớn nhất và nhỏ nhất tại 2 vị trí là độ song song của mỏ.

Sau khi kiểm tra, hiệu chuẩn theo các quy trình trên, thước cặp sẽ được dán tem, cấp giấy chứng nhận hiệu chỉnh. Quy trình hiệu chuẩn được khuyến nghị là 1 năm/lần.
