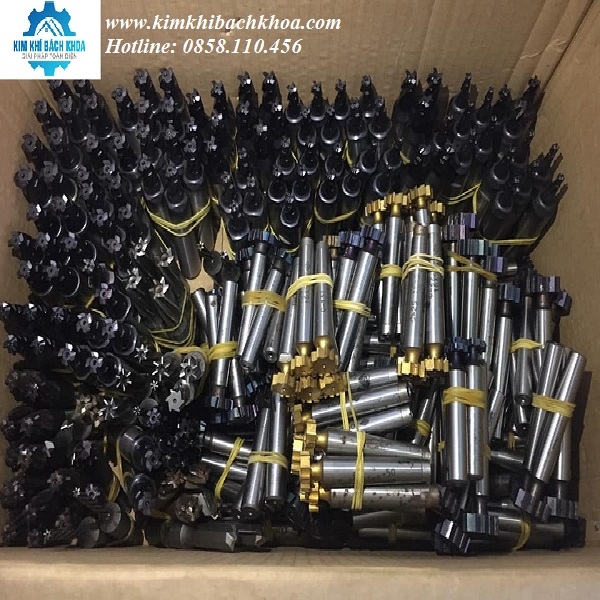

DAO PHAY RÃNH CHỮ T là thiết bị dao phay được sử dụng trong gia công các vật liệu cơ khí. Được làm từ vật liệu thép gió phủ 5% Cobalt. Có đường phi từ 10.5 đến 45.5. Được sản xuất theo công nghệ Đức, là sản phẩm được đánh giá cao và sử dụng phổ biến hiện nay.

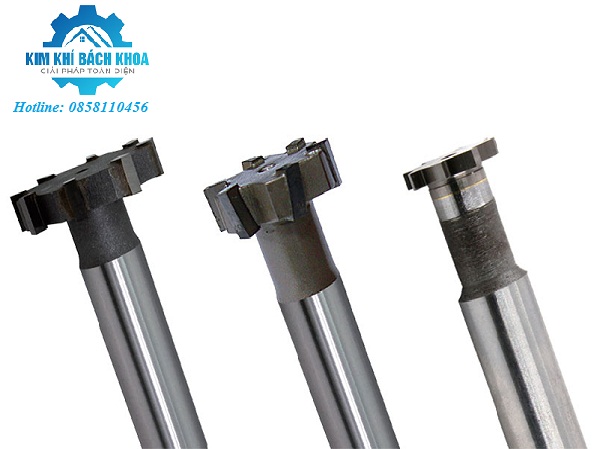

Ảnh: Dao phay rãnh chữ T
Yêu cầy kỹ thuật để phay rãnh chữ T
– Đúng với kích thước
Kích thước thực tế khi gia công và kích thước trên bản vẽ phải giống nhau. Như chiều rộng, chiều sâu, các loại rãnh và các dạng rãnh giống nhau.
– Sai lệch dạng hình học
Mặt phẳng không được vượt quá phạm vi cho phép. Độ phẳng, độ thẳng, độ nhẵn đối với các mặt địa hình khi gia công các loại rãnh.
– Sai lệch về vị trí tương quan
Những sai lệch về vị trí tương quan giữa các rãnh cần được gia công so với các mặt khác hoặc các kích thước khác nhau.
Độ nhám phải đạt yêu cầu mà bản vẽ đưa lại.
>>> Xem thêm: các loại dao tiện CNC (tại đây)
Quy trình phay rãnh chữ T
Vạch dấu các vị trí rãnh T
Chỉnh trục chính máy phay sao cho vuông góc với bàn phay.
Lắp các chi tiết vào máy phay
Lắp dao phay mặt đầu gia công trước sau đó tháo ra lắp dao phay rãnh chữ T vào.
Điều chỉnh độ sâu sao cho dao cắt rãnh T xuống tận dưới đáy của rãnh
Thực hiện gia công phần dưới của rãnh.

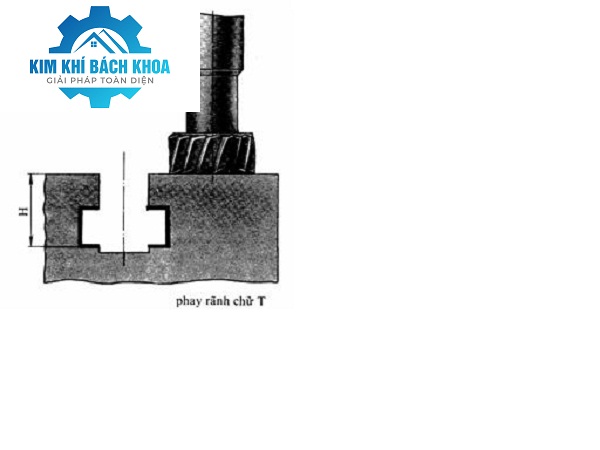

Phương pháp gia công phần dưới của rãnh chữ T
Sau khi các bước phay kết thúc ta thực hiện phay rãnh phần dưới. Thực hiện lắp dao vào trục chính của máy và tiến hành điều chính máy để rãnh chữ T bằng loại dao phay chữ T.
Lúc này đường tâm của rãnh mà khi gia công ở lần 1 phải trùng với đường tâm của dao phay chữ T. Để chỉnh dao theo chiều cao thì bạn cần thực hiện bằng cách dịch bàn máy để đặt mặt trên của chi tiết chạm khẽ vào dao. Và để dao thoát khỏi chi tiết hãy dịch bàn máy một lần nữa và nâng bàn máy lên.
Hãy sử dụng thước cặp đồng hồ mitutoyo 505-730 hoặc dưỡng đo để xác định kích thước đã đúng như bản vẽ hay chưa. Nếu chưa thì tiếp tục gia công rãnh bước 2 giống với quy cách bước 1 đến khi đạt đủ tiêu chuẩn kích thước yêu cầu.
Trên đây là một số thông tin cơ bản về các kỹ thuật cũng như phương pháp phay rãnh bằng dao phay rãnh chữ T. Hy vọng mang đến cho bạn những thông tin hữu ích.
Nếu như có nhu cầu sử dụng dao phay chữ T hãy liên hệ với chúng để được tư vấn và hỗ trợ sớm nhất nhé.
