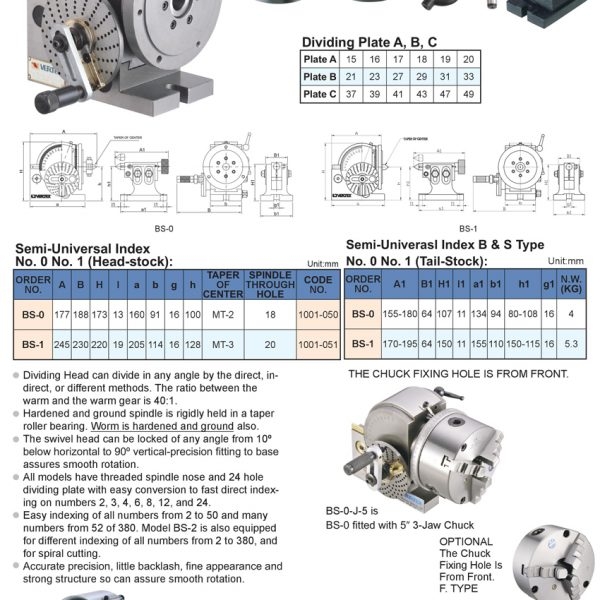

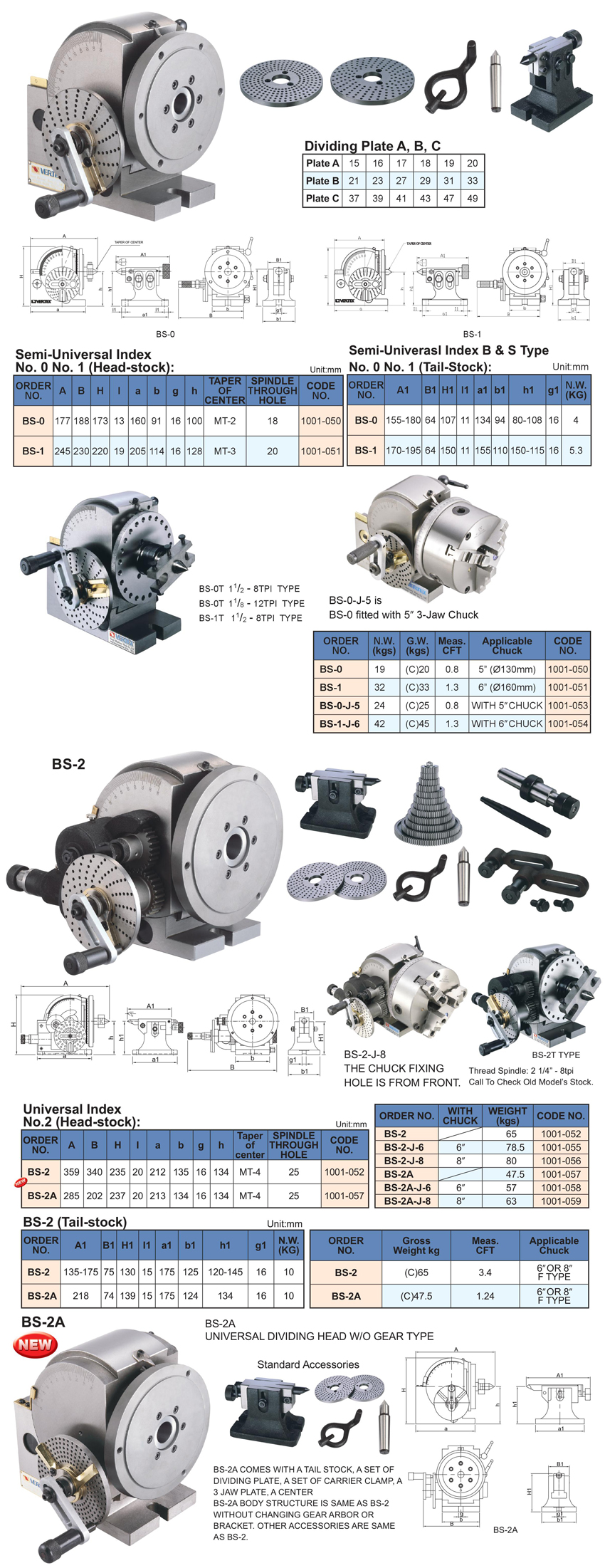

THÔNG SỐ KÍCH THƯỚC ĐẦU CHIA ĐỘ VẠN NĂNG BS-0, BS-1, BS-2, BS-2A, BS-0-J, BS-1-J, BS-2-J, BS-2A-J CỦA VERTEX:
– Đầu chia độ vạn năng BS-0, BS-1, BS-2, BS-2A của VERTEX được sử dụng chia các góc chính xác cho chi tiết khi gia công trên 1 vòng tròn nằm ngang.

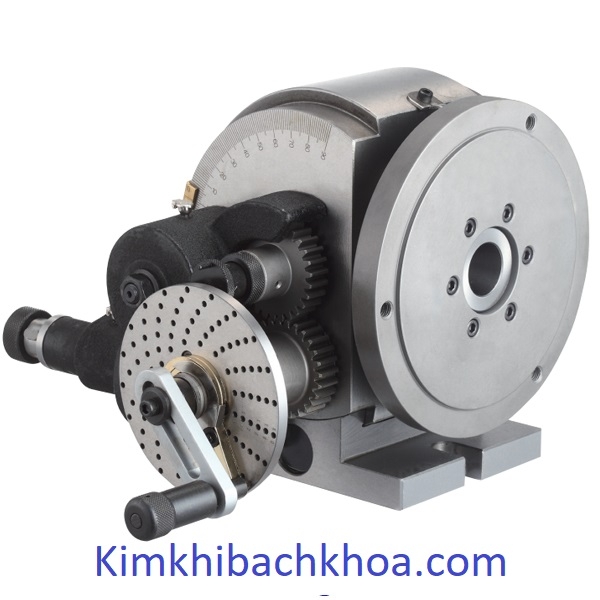

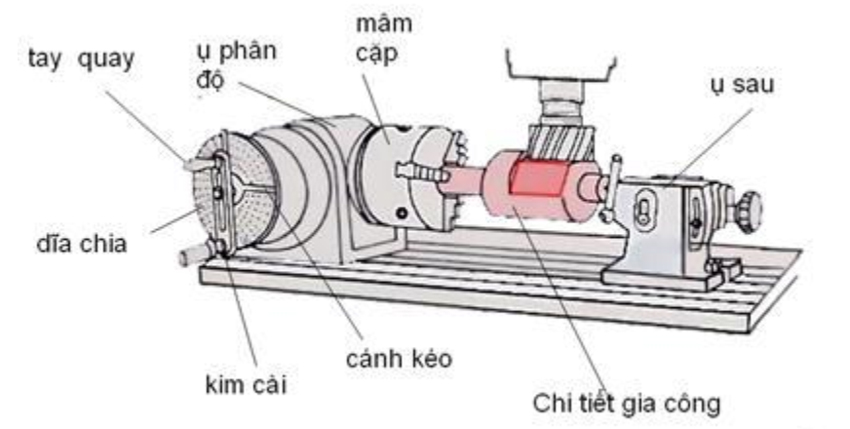

– Đầu chia độ VERTEX có thể chia độ theo cách trực tiếp qua 24 lỗ hoặc gián tiếp từ đĩa lỗ qua ăn khớp của trục vít với bánh răng hoặc ăn khớp của hệ bánh răng thay thế. Tỉ số ăn khớp giữa bánh răng và trục vít là: 40:1. Điều đó có nghĩa là quay 40 vòng đĩa lỗ, thì đầu chia độ sẽ quay được 1 vòng. Do đó, đầu chia độ chia được góc chính xác rất cao.
– Trục vít gắn với đĩa lỗ được nhiệt luyện đạt độ cứng cao. Được giữ chắc chắn bởi ổ bi đũa côn. Các bánh răng cũng được tôi cứng bề mặt.
– Khe hở nhỏ, độ chính xác cao, kết cấu khỏe, chắc chắn, đảm bảo hoạt động êm nhẹ.
– Đầu chia thường được cố định ở phương nằm ngang. Có thể xoay lệch góc từ -10° đến 90°.
– Mặt sau của mặt bích đầu chia độ VERTEX có 24 lỗ côn chia đều nhau trên 1 vòng tròn. Dùng để chia độ trực tiếp. Nó cho phép chia độ trực tiếp nhanh với số phần chia đều là: 2, 3, 4, 6, 8, 12 và 24.
– Đầu chia độ VERTEX chia được đơn giản với số phần chia bằng nhau từ 2 đến 50. Và đa số với số phần chia từ 52 đến 380. Không chia được sô phần bằng nhau đặc biệt, như là: 51, 57, 67,….

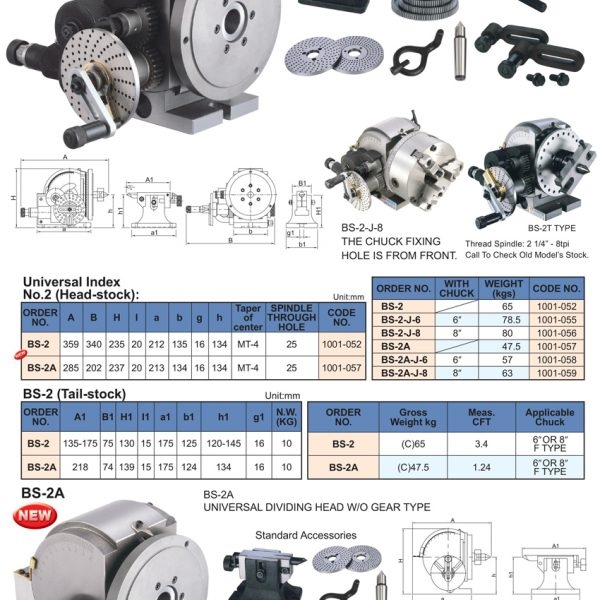

– Riêng đầu chia độ BS-2 có đi kèm bộ hệ bánh răng thay thế. Nó có thể chia độ tất cả với số phần chia bằng nhau từ 2 đến 380. Cho phép có thể gia công xoắn, như gia công bánh răng nghiêng,…

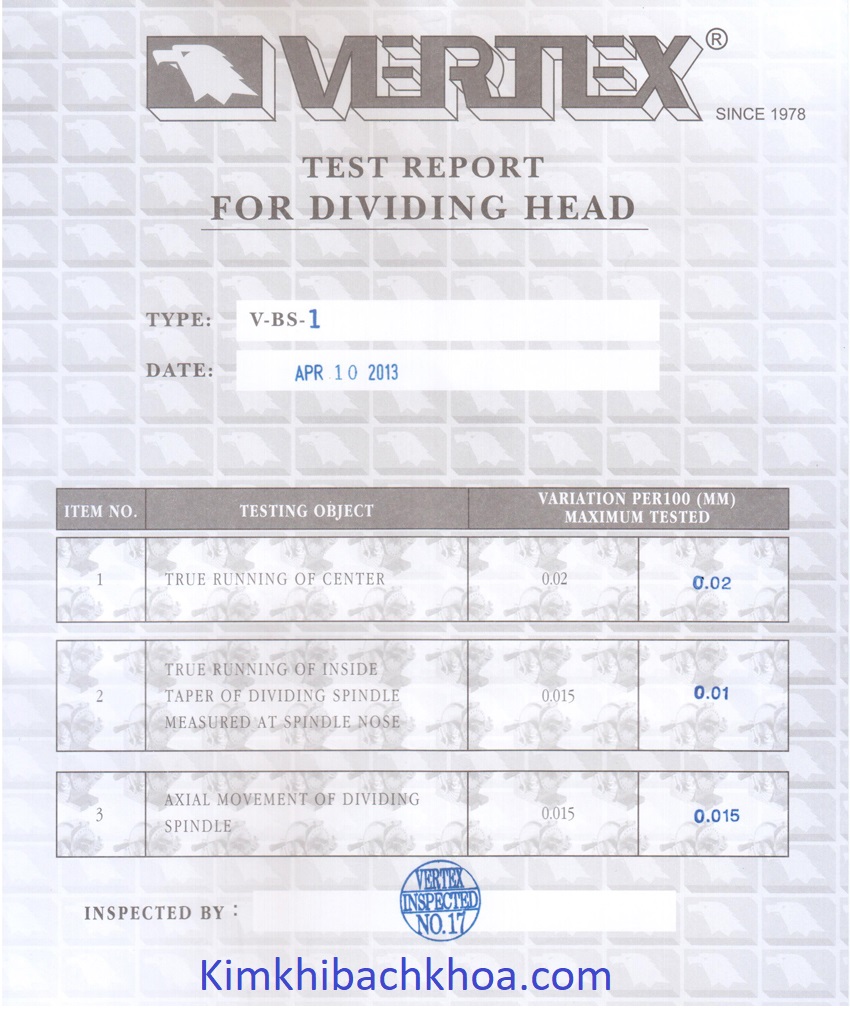

– Đi kèm sản phẩm đầu chia độ sẽ bao gồm các tài liệu kỹ thuật sau: Sơ đồ lắp ráp đầu chia độ; hướng dẫn lắp đặt; bảng test độ chính xác thực tế khi xuất xưởng; công thức tính và bảng chọn đĩa lỗ trước khi chia độ.
– Phụ kiện tiêu chuẩn đi kèm đầu chia độ bao gồm: 1 bộ đĩa lỗ (3 đĩa: A, B, C); 1 tốc kẹp; 1 mũi chống tâm chết; 1 ụ chống tâm động. Riêng đầu chia độ BS-2 có thêm 1 bộ hệ bánh răng thay thế.

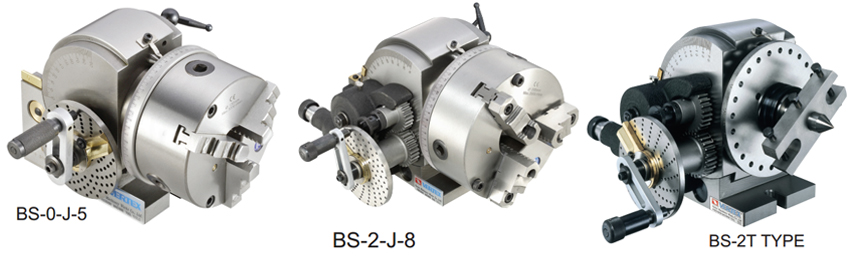

– Để đảm bảo gá kẹp chi tiết dễ dàng, các đầu chia độ sẽ gắn mâm cặp 3 chấu tương ứng. Các model đầu chia độ đã lắp mâm cặp 3 chấu tương ứng lên như sau:
+. BS-0-J-5 (BS-0-J): là BS-0 gắn mâm cặp 5”.
+. BS-1-J-6 (BS-1-J): là BS-1 gắn mâm cặp 6”.
+. BS-2-J-6 (BS-2-J): là BS-2 gắn mâm cặp 6”.
+. BS-2-J-8: là BS-2 gắn mâm cặp 8”.
+. BS-2A-J-6 (BS-2A-J): là BS-2A gắn mâm cặp 6”.
+. BS-2A-J-8: là BS-2A gắn mâm cặp 8”.
