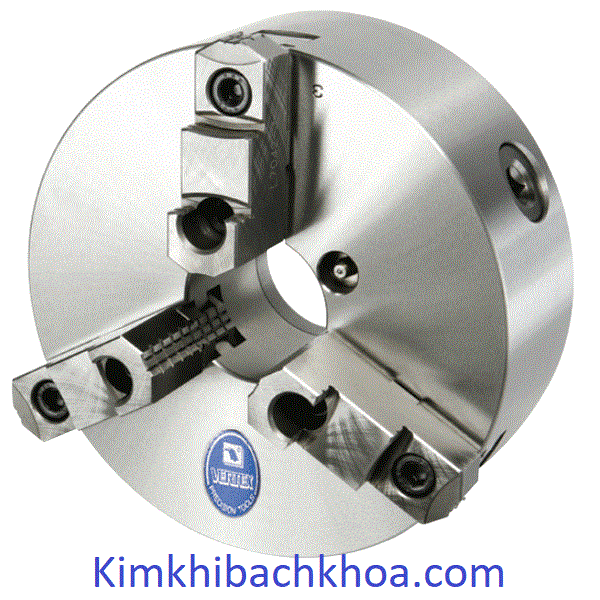

* Mâm cặp 3 chấu là đồ gá quan trọng trên máy tiện, nó dùng để kẹp chặt và truyền chuyển động quay ở tốc độ cao cho chi tiết khi gia công.
* Cơ cấu mâm cặp 3 chấu là 3 chấu tự định tâm, 3 chấu của mâm cặp chuyển động ra hoặc vào cùng nhau, đảm bảo kẹp phôi đồng tâm với trục chính máy tiện.
* Mâm cặp 3 chấu cho máy tiện của hãng Vertex có 5 loại như sau:

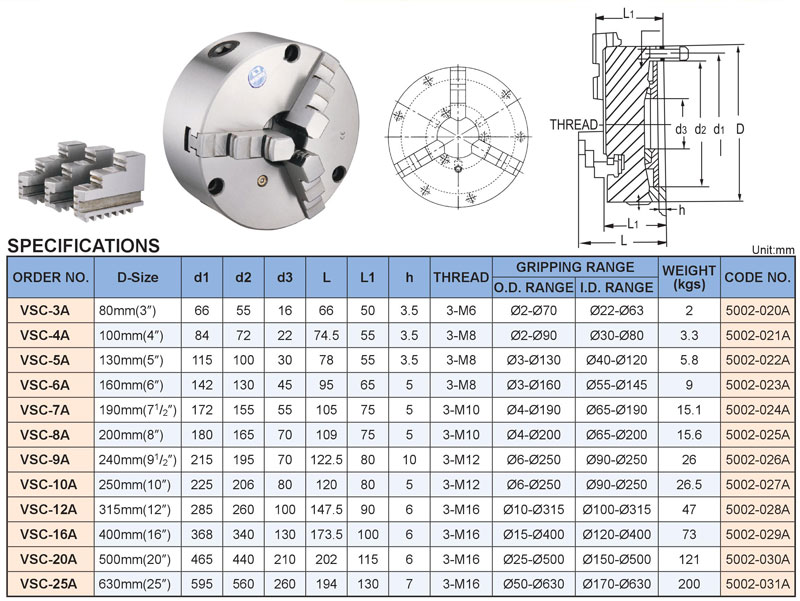

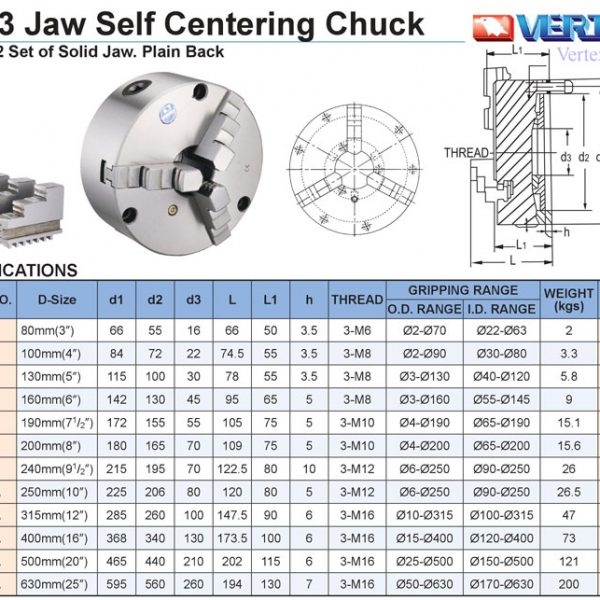

1. Mâm cặp 3 chấu VSC-3A, VSC-4A, VSC-5A, VSC-6A, VSC-7A, VSC-8A, VSC-9A, VSC-10A, VSC-12A, VSC-16A, VSC-20A, VSC-25A của VERTEX:
– Mâm cặp 3 chấu VSC của Vertex có thiết kế khá đơn giản, có giá cạnh tranh nhất.
– Đường kính mâm cặp từ 80mm (3″) đến 630mm (25″).
– Đi kèm 1 bộ chấu ngược (chấu trái) và 1 chìa vặn.
– Chấu kẹp đi kèm là chấu kẹp mềm, thích hợp sử dụng kẹp các chi tiết như: nhôm, đồng, thép có độ cứng thấp,…

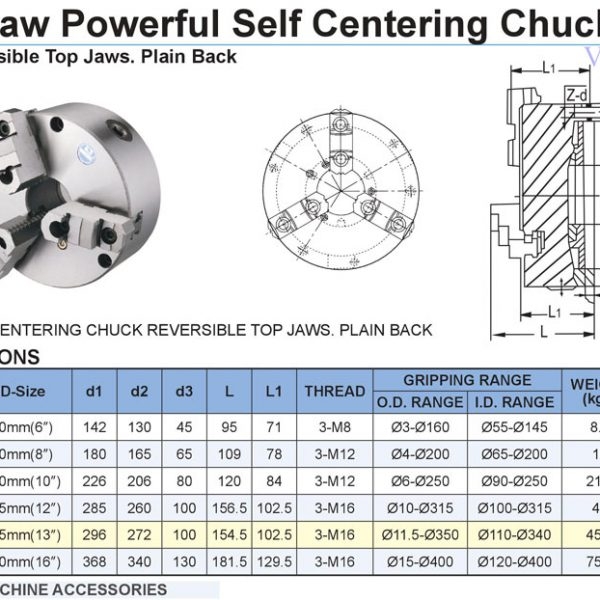

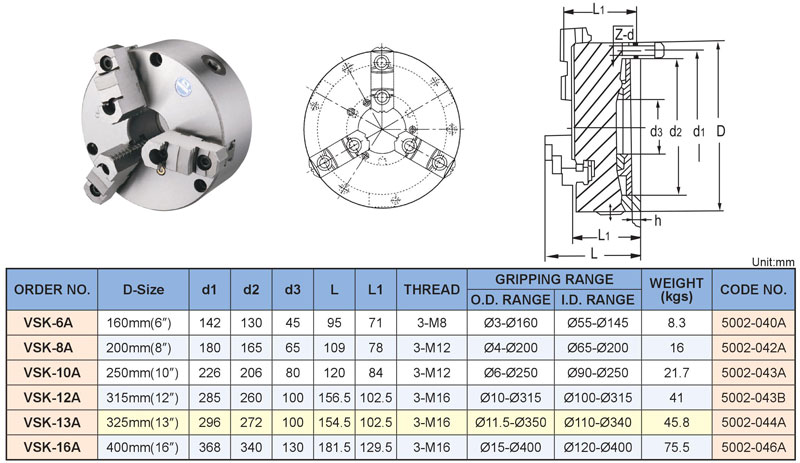

2. Mâm cặp 3 chấu VSK-6A, VSK-8A, VSK-10A, VSK-12A, VSK-13A, VSK-16A của VERTEX:
– Các chấu kẹp có thể sử dụng các mặt kẹp phía trong và phía ngoài như nhau (chấu lật).
– Chấu động được lắp với chấu cố định (ăn khớp với đĩa bánh răng) bằng 2 bu lông. Do đó có thể đảo chiều hoặc thay thế chấu cặp rễ dàng.
– Chấu kẹp động là dạng chấu kẹp mềm, thích hợp sử dụng kẹp các chi tiết như: nhôm, đồng, thép có độ cứng thấp,…
– Các bộ chấu mềm thay thế là: VSJ-4, VSJ-5, VSJ-6, VSJ-7 VSJ-8, VSJ-9, VSJ-10, VSJ-12, VSJ-16.

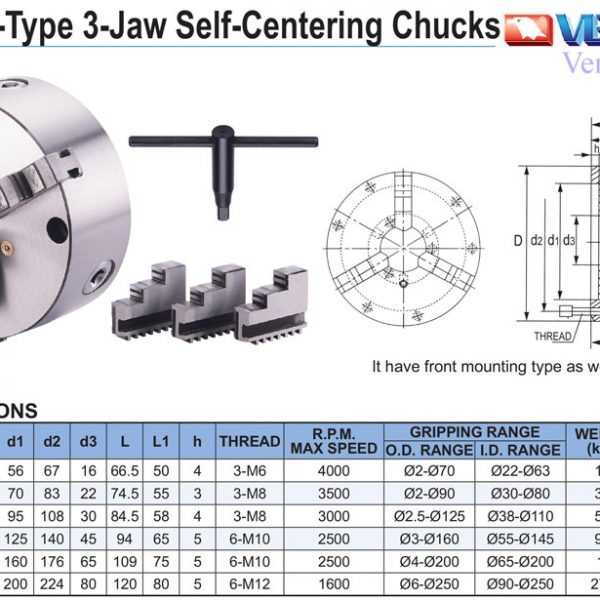

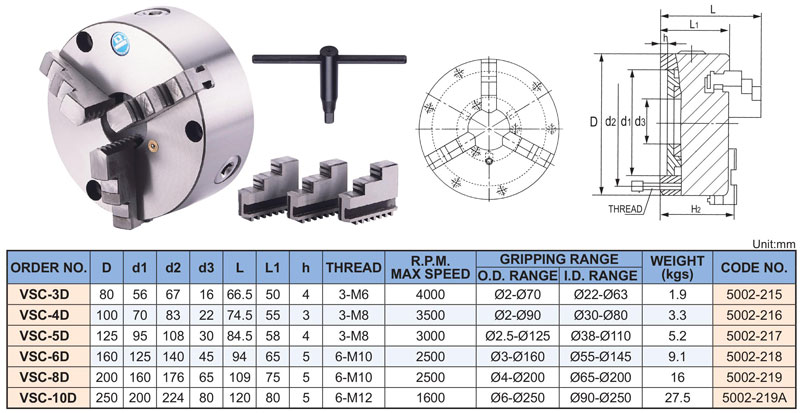

3. Mâm cặp 3 chấu VSC-3D, VSC-4D, VSC-5D, VSC-6D, VSC-8D, VSC-10D:
– Thiết kế theo tiêu chuấn DIN. Là dòng mâm cặp 3 chấu tốc độ cao.
– Chấu kẹp đi kèm là chấu kẹp mềm, thích hợp sử dụng kẹp các chi tiết như: nhôm, đồng, thép có độ cứng thấp,…
– Đi kèm 1 bộ chấu ngược (chấu trái) và 1 chìa vặn.

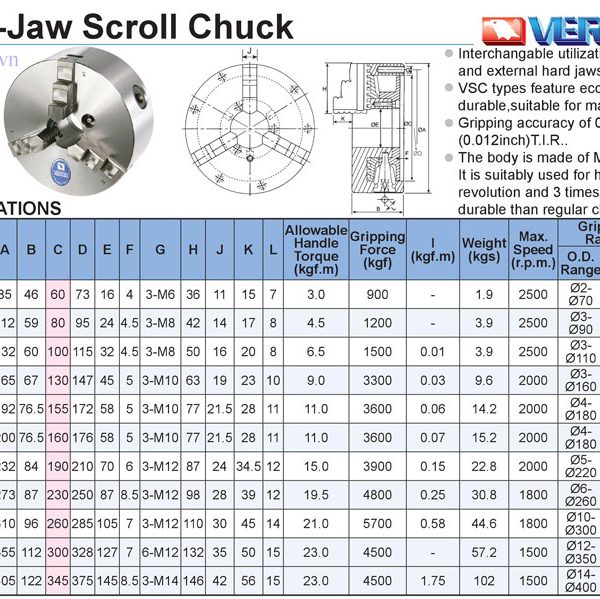

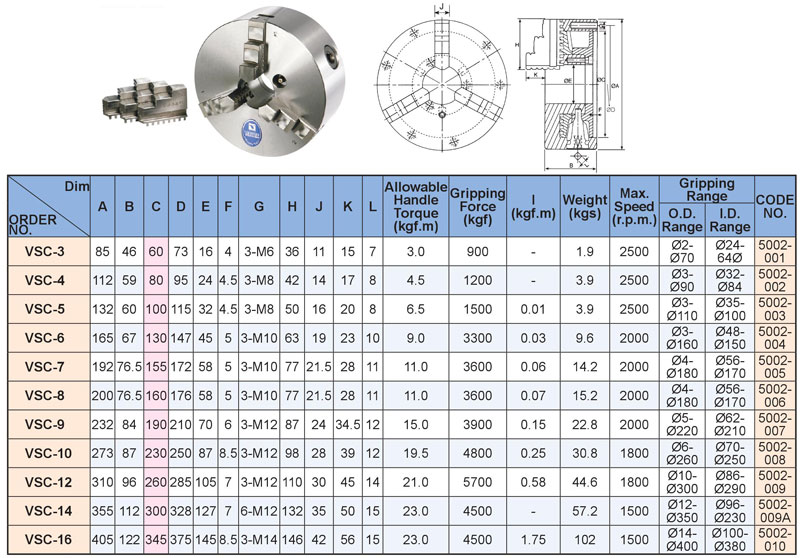

4. Mâm cặp 3 chấu VSC-3, VSC-4, VSC-5, VSC-6, VSC-7, VSC-8, VSC-9, VSC-10, VSC-12, VSC-14, VSC-16 của VERTEX:
– Mâm cặp 3 chấu có 2 bộ chấu kẹp cứng trái và phải. Thích hợp kẹp các chi tiết có độ cứng cao.
– Mâm cặp này có tính kinh tế và tuổi bền cao, thích hợp cho sản xuất hàng loạt.
– Độ chính xác kẹp đạt 0.03mm(0.012inch).
– Sử dụng khi gia công với tốc độ trục chính cao, và tuổi bền gấp 3 lần mâm cặp thường.

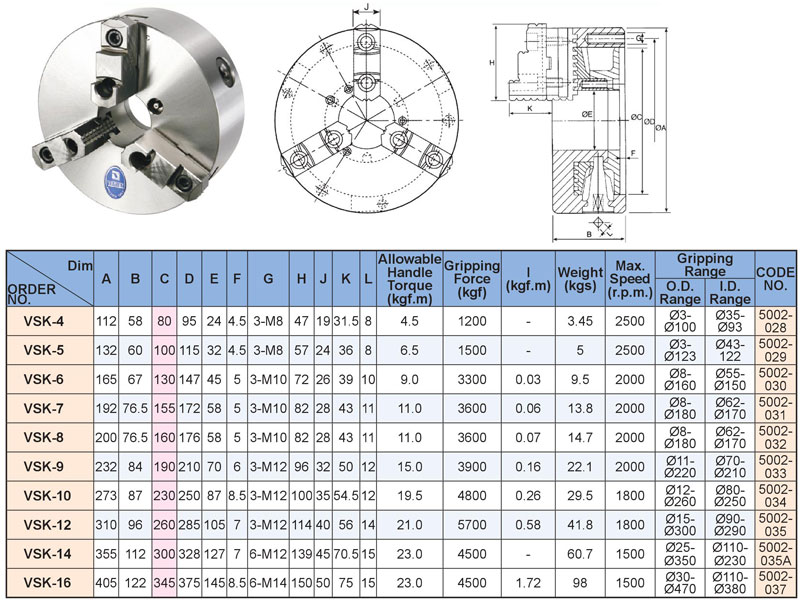

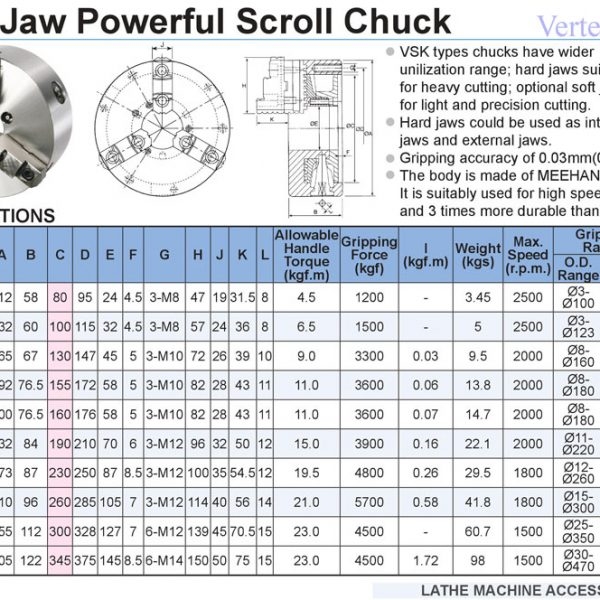

5. Mâm cặp 3 chấu: VSK-4, VSK-5, VSK-6, VSK-7, VSK-8, VSK-9, VSK-10, VSK-12, VSK-14, VSK-16 của VERTEX:
– Mâm cặp 3 chấu có bộ chấu kẹp phía trên có thể đảo chiều (chấu lật). Thích hợp kẹp các chi tiết có độ cứng cao và lực cắt lớn.
– Các bộ chấu mềm thay thế là: VSJ-4, VSJ-5, VSJ-6, VSJ-7 VSJ-8, VSJ-9, VSJ-10, VSJ-12, VSJ-16. Thích hợp khi dùng gia công tải trọng nhẹ và chính xác.
– Độ chính xác kẹp đạt 0.03mm(0.012inch).
– Sử dụng khi gia công với tốc độ trục chính cao, và tuổi bền gấp 3 lần mâm cặp thường.
– Hãy liên hệ với Công ty TNHH Công Nghệ Thiết Bị Kim Khí Bách Khoa để có tư vấn tốt nhất về sản phẩm và giá cả.
