Các dạng lỗi thường gặp khi gia công rãnh trên máy tiện

Gia công tiện chích rãnh hay còn gọi là Grooving Turning là kiểu tiện sử dụng mảnh dao tiện (chíp tiện) để cắt, tạo rãnh trên trục sản phẩm. Tiện chích rãnh có 3 dạng là chích rãnh trong, chích rãnh ngoài và chích rãnh bề mặt.

Mỗi phương pháp tiện khác nhau đều có những thách thức, khó khăn khi gia công khác nhau. Đối với tiện chích rãnh, nhưng lỗi thường gặp như:

• Dao động kích thước rãnh hay thường gọi là dung sai lớn.

• Gia công rãnh bề mặt bị xước, bậc.

• Độ thô rãnh khó đạt yêu cầu bản vẽ.

• Tuổi thọ dao thấp, dao nhanh mòn.

• Phoi vòng quấn rãnh xuất hiện trong quá trình gia công.

• Bavia rãnh xuất hiện tại phần cuối ren.

Bài viết này viết về nhưng kĩ thuật tiện ngoài và cụ thể là kỹ thuật gia công rãnh lắp vòng O (o-ring).

1/Tính kỹ thuật của rãnh lắp vòng O.

Đối với gia công rãnh lắp vòng O, yêu cầu về rãnh phải đạt đô thô tương đối khắc khe từ dưới 6.3 s hoặc đến dưới 12.5 s. Những vết xước rãnh sẽ làm cho vòng O bị hư hại khi được lắp vào hoặc bị hư hại trong quá trình làm việc. Kích thước rãnh yêu cầu độ chính xác đường kính dưới ±0.025 mm, độ rộng rãnh dưới ±0.1 mm. Ngoài ra, bề mặt chi tiết hoàn thiện không có những bavia, gai nhọn. Tham khảo bảng dung sai độ thô theo tiêu chuẩn JIS

>>> Xem thêm: Cách chọn dao phay phù hợp trong gia công khuân mẫu (tại đây)

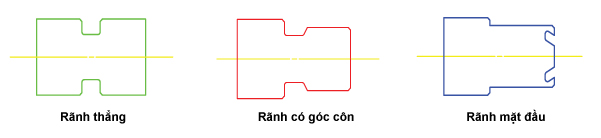

2/Những hình dạng thường gặp của rãnh vòng

3/Lựa chọn dao cụ cắt gọt gia công rãnh vòng O:

Việc đầu tiên chúng ta phải biết được vật liệu rãnh vòng O chúng ta cần gia công để lựa chọn dụng cụ cắt gọt phù hợp cụ phù hợp

• Vật liệu thép Carbon: S25C, S45C, S50C ....

• Vật liệu thép không gỉ: SUS304, SUS316L, SUS630 ...

• Vật liệu gang: FC250, FCD400, FCD500 ...

• Vật liệu kim loại màu: đồng, nhôm ...

• Vật liệu hợp kim titan, hợp kim chịu nhiệt

• Vật liệu thép công cụ: SKD11, SKS3, SKD61 ....

• Thép công cụ carbon: SK3, SKH51..

Biết được vật liệu chúng ta sẽ lựa chọn được grade hay còn gọi là lớp phủ phù hợp. Về cơ bản các sản phẩm dao tiện đều được làm từ hợp kim siêu cứng, có thể gia công cắt được hầu hết tất cả các vật liệu bên trên. Nhưng lựa chọn đúng lớp phủ sẽ cho bề mặt gia công đạt yêu cầu kỹ thuật và cho tuổi thọ công cụ được lâu hơn, giúp tối ưu chi phí.

Để gia công chích rãnh đạt hiệu quả, ngoài việc lựa chọn dụng cụ cắt gọt phù hợp đường chạy dao thì còn nhiều yếu tố khác ảnh hưởng đến kết quả của quá trình. Bạn có thể liên hệ với kim khí bách khoa để được hỗ trợ tốt nhất.
