Các tính năng chính
Hỗ trợ đầu dò quét tiếp xúc

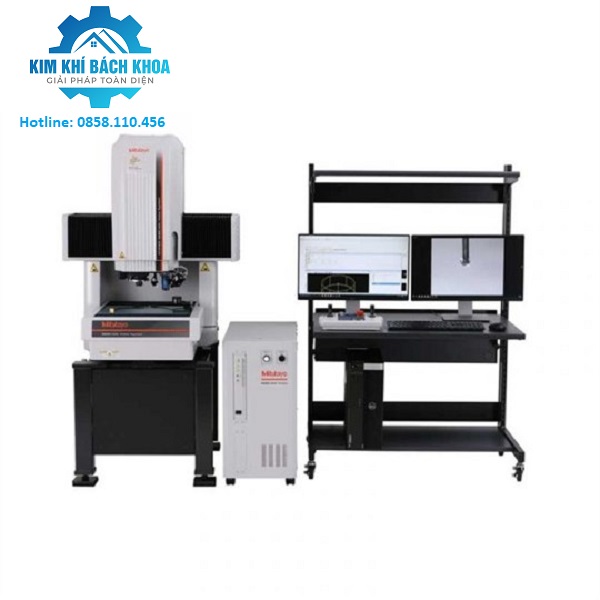

Hệ thống Tầm nhìn MiSCAN là một máy đo lai được phát triển dựa trên hai máy đã được chứng minh của chúng tôi; một là CMM 3D để đo đường viền bằng đầu dò quét và hai là Quick Vision, máy đo thị lực CNC. Kết hợp đo tầm nhìn, không thể thiếu để đo các bộ phận của máy tốt, và đầu dò quét tiếp xúc đã đạt được phép đo có độ chính xác cao và hiệu quả cao.
Hỗ trợ đầu dò quét tiếp xúc đường kính nhỏ
– MPP-NANO Đầu dò quét tiếp xúc MPP-NANO mới được phát triển có đường kính đầu 125 125, 300, và 500, cho phép đo chính xác cao và đo lực thấp của các bộ phận máy tốt.
– Sử dụng đầu dò với chức năng đo tầm nhìn cũng cho phép định vị chính xác và đo mục tiêu của các phần hẹp và nhỏ.Có thể gắn đầu dò quét SP25M RENISHAW của RENISHAW.
– Máy đo tọa độ 3D MiSCAN Vision System kết hợp tầm nhìn và đầu dò cảm ứng đa năng sử dụng bộ thay đổi bút stylus FCR25 (tùy chọn).
Ứng dụng:
– Hệ thống Tầm nhìn MiSCAN ứng dụng rộng rãi trong các ngành công nghiệp bao gồm điện và điện tử, ô tô, y học và y tế, và gia công linh kiện để cải thiện chất lượng sản phẩm và năng suất của họ trong việc đo lường các bộ phận chính xác và kiểm tra tự động.
– Hệ thống Tầm nhìn MiSCAN mới được phát hành được trang bị đầu dò quét đường kính nhỏ được phát triển đồng thời: MPP-NANO úng dụng trong công nghệ cảm biến thiết yếu trong công nghệ cơ giới hóa xe và tự lái
Thông số kỹ thuật chính của Hệ thống Tầm nhìn MiSCAN
| Mô hình | Hyper 302 | Hyper 404 | Apex 404 | ||
| Phạm vi đo (mm) |
Hình ảnh | 300x200x200 | 400x400x250 | 400x400x250 | |
| Hình ảnh + Đầu dò kiểu liên hệ |
175x200x200 | 275x400x250 | 275x400x250 | ||
| Độ phân giải tỷ lệ | 0,02 | 0,02 | 0,1 | ||
Độ chính xác đo lường |
Hình ảnh | E1x, E1y | 0,8 + 2L / 1000 | 0,8 + 2L / 1000 | 1,5 + 3L / 1000 |
| E 2z | 1,5 + 2L / 1000 | 1,5 + 2L / 1000 | 1,5 + 4L / 1000 | ||
| E 2 | 1,4 + 3L / 1000 | 1,4 + 3L / 1000 | 2.0 + 4L / 1000 | ||
| SP25M MPP-NANO |
E0, MPE | 1.9 + 4L / 1000 | 1.9 + 4L / 1000 | 2,5 + 6L / 1000 | |
| Độ chính xác quét (quét) | SP25M | 2,5 | 2,5 | 2.7 | |
| MPP-NANO | 0,6 | – | – | ||
| Tốc độ ổ đĩa tối đa trục (mm / giây) | 200 | 200 | 300 | ||
| Nhiệt độ đảm bảo chính xác (° C) | 18 đến 23 | 18 đến 23 | 18 đến 23 | ||
Thông số kỹ thuật chính của MPP-NANO
| Mặt hàng | Thông số kỹ thuật | Ghi chú |
| Phạm vi đo (Thay đổi) | ± 10 | |
| Lực đo (mN) | 1 | |
| Tốc độ quét (mm / giây) | Tối đa 1 | Khi hệ thống tầm nhìn MiSCAN được sử dụng |
| Độ chính xác lặp lại (Từ chối) | .05 0,05 | Khi hệ thống tầm nhìn MiSCAN được sử dụng |
| Đường kính bút stylus | 125 – 500 |
