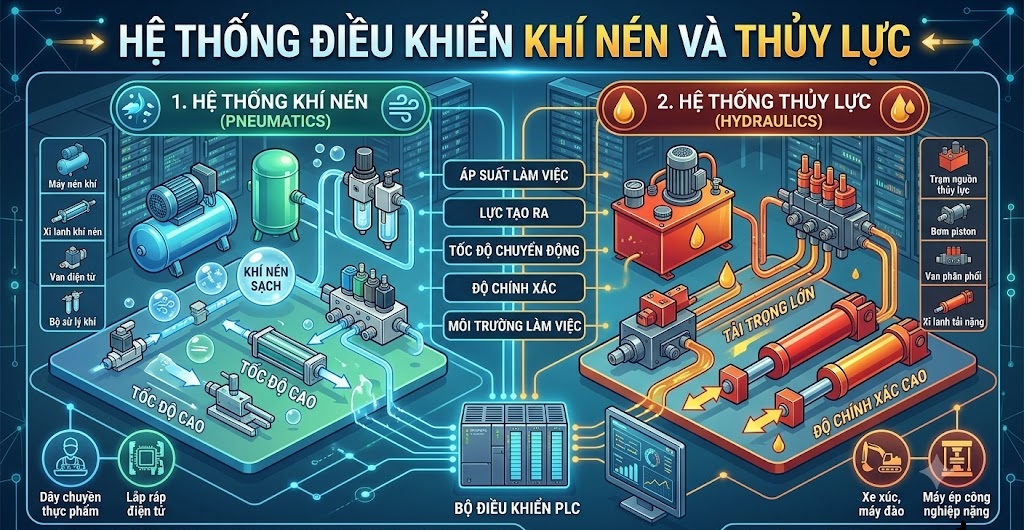

So Sánh & Ứng Dụng Hệ Thống Điều Khiển Khí Nén Và Thủy Lực Trong Công Nghiệp

Trong kỷ nguyên tự động hóa công nghiệp hiện đại, hệ thống điều khiển khí nén và thủy lực đóng vai trò là "cơ bắp" truyền động cho hàng triệu nhà máy sản xuất. Dù cùng nhiệm vụ truyền tải năng lượng và điều khiển chuyển động, hai hệ thống này lại sở hữu những nguyên lý hoạt động, đặc tính kỹ thuật và phạm vi ứng dụng hoàn toàn khác nhau.

Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý, ưu nhược điểm cũng như tiêu chí lựa chọn giữa khí nén và thủy lực cho mô hình sản xuất của mình.

1. Tổng Quan Về Hệ Thống Điều Khiển Khí Nén (Pneumatic System)

Khái niệm & Nguyên lý hoạt động

Hệ thống khí nén sử dụng năng lượng của không khí nén (được nén ở áp suất cao, thường từ 6 - 8 bar để tạo ra chuyển động cơ học (thẳng hoặc quay).

Cấu tạo cơ bản

• Nguồn khí nén: Máy nén khí (Air Compressor), bình tích khí.

• Thiết bị xử lý khí: Bộ lọc đơn/đôi, bộ sấy khí, bộ điều áp và tra dầu.

• Thiết bị điều khiển: Các dòng van khí nén (van cơ, van khí, van điện từ).

• Cơ cấu chấp hành: Xi lanh khí nén (vuông, tròn, xoay), xilanh xoay, động cơ khí.

Ưu và nhược điểm

• Ưu điểm:

  • Tốc độ phản hồi nhanh: Cho phép chu kỳ hoạt động diễn ra liên tục, nhịp nhàng.

  • Sạch sẽ & An toàn: Không gây ô nhiễm môi trường, an toàn cháy nổ tuyệt đối.

  • Lắp đặt & Bảo trì dễ dàng: Cấu trúc đơn giản, chi phí đầu tư ban đầu thấp.

• Nhược điểm:

  • Lực truyền động trung bình và nhỏ (thường < 20 kN).

  • Khó duy trì độ chính xác tuyệt đối do tính chất dễ bị nén của không khí.

  • Tạo ra tiếng ồn khá lớn khi xả khí.

2. Tổng Quan Về Hệ Thống Điều Khiển Thủy Lực (Hydraulic System)

Khái niệm & Nguyên lý hoạt động

Hệ thống thủy lực truyền tải lực và điều khiển chuyển động thông qua chất lỏng không nén được (thường là dầu thủy lực chuyên dụng) dưới áp suất rất cao (từ 100 - 350 bar hoặc cao hơn).

Cấu tạo cơ bản

• Trạm nguồn thủy lực: Động cơ điện, bơm thủy lực (bơm bánh răng, bơm cánh gạt, bơm piston), thùng dầu.

• Hệ thống van điều khiển: Van áp suất, van tiết lưu, van phân phối hướng dòng chảy.

• Cơ cấu chấp hành: Xi lanh thủy lực tải nặng, mô tơ thủy lực.

• Phụ kiện: Bộ lọc dầu, bộ làm mát, bình tích áp.

Ưu và nhược điểm

• Ưu điểm:

  • Tạo lực và mô-men cực lớn: Đáp ứng hoàn hảo cho các ứng dụng tải trọng nặng.

  • Độ chính xác cao: Chất lỏng hầu như không bị nén, giúp kiểm soát tốc độ và vị trí vô cùng chính xác.

  • Hoạt động êm ái: Chất lỏng bôi trơn liên tục giúp giảm ma sát và độ ồn.

• Nhược điểm:

  • Chi phí đầu tư và vận hành cao hơn hệ thống khí nén.

  • Nguy cơ rò rỉ dầu gây ô nhiễm môi trường làm việc và nguy cơ hỏa hoạn.

  • Tốc độ đáp ứng chậm hơn so với khí nén.

3. Bảng So Sánh Chi Tiết: Khí Nén vs Thủy Lực

4. Ứng Dụng Thực Tế Trong Công Nghiệp

Ứng dụng của hệ thống khí nén

1. Ngành đóng gói & Dây chuyền chiết rót: Đóng chai, dán nhãn, phân loại sản phẩm tự động.

2. Công nghiệp Thực phẩm & Dược phẩm: Yêu cầu tiêu chuẩn vệ sinh khắt khe, không được rò rỉ hóa chất/dầu.

3. Lắp ráp linh kiện điện tử: Nhặt - đặt (Pick & Place), gắp linh kiện chính xác với lực vừa phải.

4. Hệ thống phanh xe tải/xe buýt: Dùng khí nén đảm bảo an toàn vận hành.

Ứng dụng của hệ thống thủy lực

1. Máy công nghiệp nặng: Máy ép thủy lực, máy chấn tôn, máy đúc áp lực, máy ép nhựa.

2. Thiết bị công trình & Xây dựng: Xe xúc, xe đào, cần cẩu, xe lu.

3. Ngành đóng tàu & Hàng hải: Hệ thống tời nâng, lái tàu, cửa khoang tàu.

4. Khai thác khoáng sản & Luyện kim: Máy nghiền đá, hệ thống nâng hạ lò luyện kim.

5. Nên Chọn Hệ Thống Khí Nén Hay Thủy Lực?

Để đưa ra quyết định tối ưu cho nhà máy hoặc dự án của bạn, hãy cân nhắc 4 yếu tố then chốt:

• Tải trọng yêu cầu: Nếu cần lực ép/nâng trên vài tấn, thủy lực là lựa chọn duy nhất. Nếu chỉ cần di chuyển, phân loại vật nhẹ, hãy chọn khí nén.

• Tốc độ thao tác: Cần chu kỳ nhịp nhàng, tốc độ chấp hành nhanh thì nên Chọn khí nén.

• Môi trường làm việc: Yêu cầu tuyệt đối không dầu mỡ, nên Chọn khí nén.

• Ngân sách: Tối ưu chi phí ban đầu và bảo trì đơn giản, thì chọn Khí nén chiếm ưu thế.

Kết Luận

Cả hệ thống điều khiển khí nén và thủy lực đều là những giải pháp truyền động không thể thay thế trong ngành tự động hóa. Việc nắm rõ ưu - nhược điểm của từng hệ thống sẽ giúp doanh nghiệp tối ưu hóa chi phí đầu tư, nâng cao năng suất và đảm bảo độ bền cho dây chuyền sản xuất.
