Vòng bi (hay còn gọi là bạc đạn) là một trong những linh kiện cơ khí phụ tùng cốt lõi, đóng vai trò không thể thiếu trong hầu hết các loại máy móc, từ thiết bị gia dụng đơn giản (quạt điện, xe máy) đến các dây chuyền sản xuất công nghiệp nặng hay robot tự động.

1. Vòng bi (Bạc đạn) là gì?

Vòng bi là chi tiết cơ khí truyền động, hoạt động dựa trên cơ chế biến ma sát trượt thành ma sát lăn. Nhờ giảm thiểu lực ma sát giữa các bộ phận chuyển động quay, vòng bi giúp máy móc vận hành mượt mà, ổn định và tiết kiệm năng lượng.

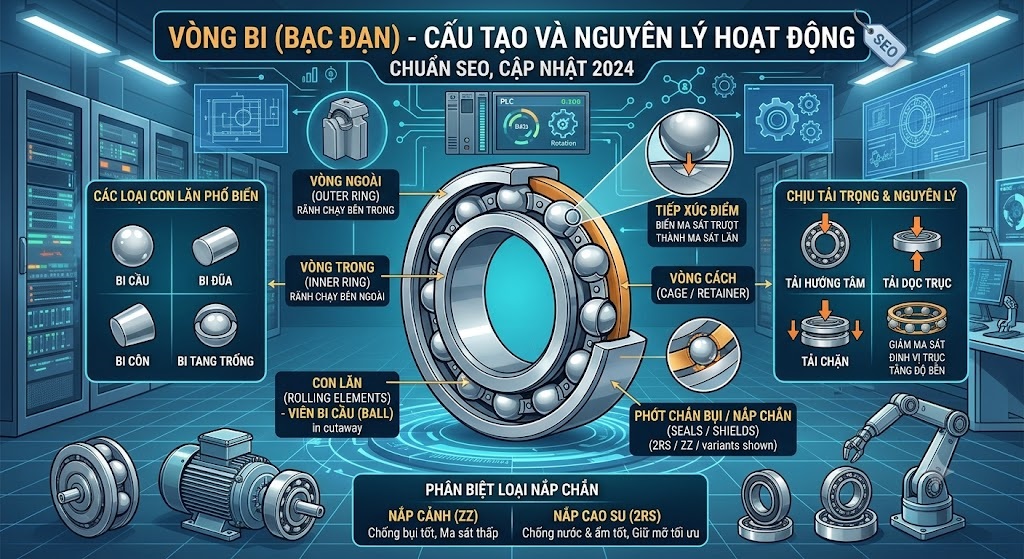

2. Cấu tạo cơ bản của vòng bi

Một vòng bi tiêu chuẩn thường được cấu tạo bởi 4-5 bộ phận chính:

Vòng ngoài: Lắp cố định với vỏ máy hoặc gối đỡ.
Vòng trong: Lắp cố định với trục quay của máy.
Con lăn / Viên bi: Là thành phần chịu tải chính và lăn giữa vòng trong và vòng ngoài. Dạng con lăn rất đa dạng: bi hình cầu, con lăn trụ, con lăn côn, con lăn kim,...
Vòng cách / Chén giữ bi: Có nhiệm vụ định khoảng cách cố định giữa các viên bi, giữ cho các con lăn không va chạm vào nhau khi quay.
Phớt chặn / Nắp đậy: Giúp giữ mỡ bôi trơn bên trong và ngăn bụi bẩn, nước hoặc hóa chất xâm nhập từ bên ngoài.

3. Chức năng chính của vòng bi

Giảm ma sát: Tối ưu hóa hiệu suất làm việc, giảm tổn thất năng lượng và giảm độ mài mòn chi tiết.
Chịu tải trọng: Chịu lực tác động theo hướng kính, hướng trục hoặc kết hợp cả hai hướng.
Định vị trục quay: Giúp trục máy quay đúng tâm, không bị lệch hướng hoặc rung lắc khi vận hành ở tốc độ cao.
Tăng tuổi thọ máy móc: Giảm nhiệt độ sinh ra do ma sát, giúp các thiết bị liên quan bền bỉ hơn.

4. Các loại vòng bi phổ biến hiện nay

Loại vòng bi	Đặc điểm chính	Ứng dụng phổ biến
Vòng bi cầu	Phổ biến nhất, chịu tải hướng kính tốt, làm việc ở tốc độ cao.	Mô tơ điện, quạt máy, xe máy, đồ gia dụng.
Vòng bi côn	Con lăn hình nón, chịu được tải trọng hỗn hợp (hướng kính & hướng trục lớn).	Trục bánh xe ô tô, hộp số công nghiệp, máy kéo.
Vòng bi đũa	Con lăn hình trụ, chịu tải trọng hướng kính rất lớn.	Băng tải, máy nén khí, động cơ hạng nặng.
Vòng bi tang trống	Có khả năng tự lựa (tự điều chỉnh lệch tâm), chịu tải cực nặng và va đập tốt.	Máy khai thác khoáng sản, ngành thép, ximăng.
Vòng bi kim	Con lăn dạng kim nhỏ, tiết kiệm không gian lắp đặt.	Hộp số xe cơ giới, linh kiện dệt may, dụng cụ cầm tay.

5. Những tiêu chí quan trọng khi lựa chọn vòng bi

Tải trọng: Xác định lực tác dụng lên vòng bi là lực hướng kính, lực dọc trục hay lực kết hợp.
Tốc độ quay (RPM): Chọn loại vòng bi và mỡ/dầu bôi trơn phù hợp với tốc độ vận hành của thiết bị.
Độ chính xác và Khe hở: Phụ thuộc vào yêu cầu của máy móc (ví dụ: máy gia công cơ khí chính xác CNC đòi hỏi vòng bi có độ chính xác cấp cao).
Môi trường làm việc: Nhiệt độ, độ ẩm, độ bụi bẩn hoặc sự tiếp xúc với hóa chất sẽ quyết định việc dùng nắp sắt (ZZ), nắp cao su (2RS) hay chất liệu thép không gỉ (Inox), gốm (Ceramic).
