truyền động bánh răng

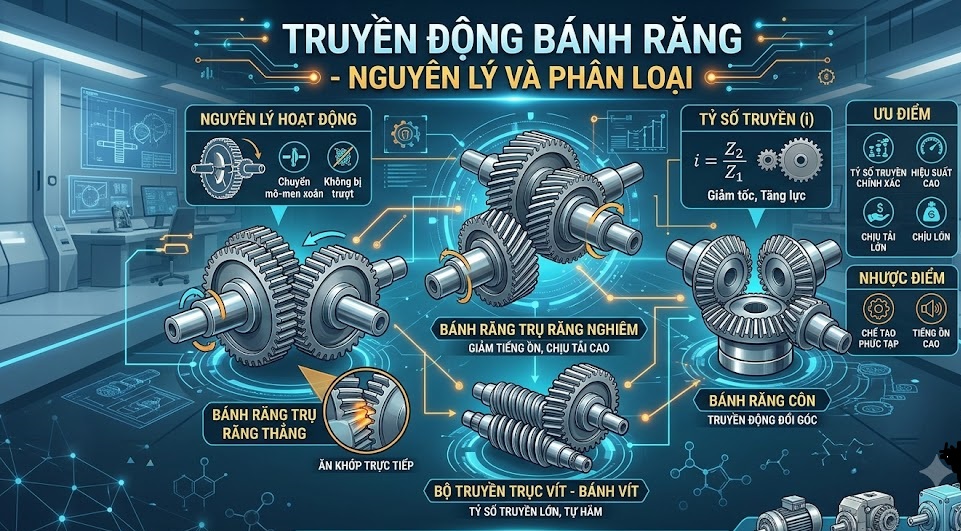

1. Phân Loại Truyền Động Bánh Răng Phổ Biến

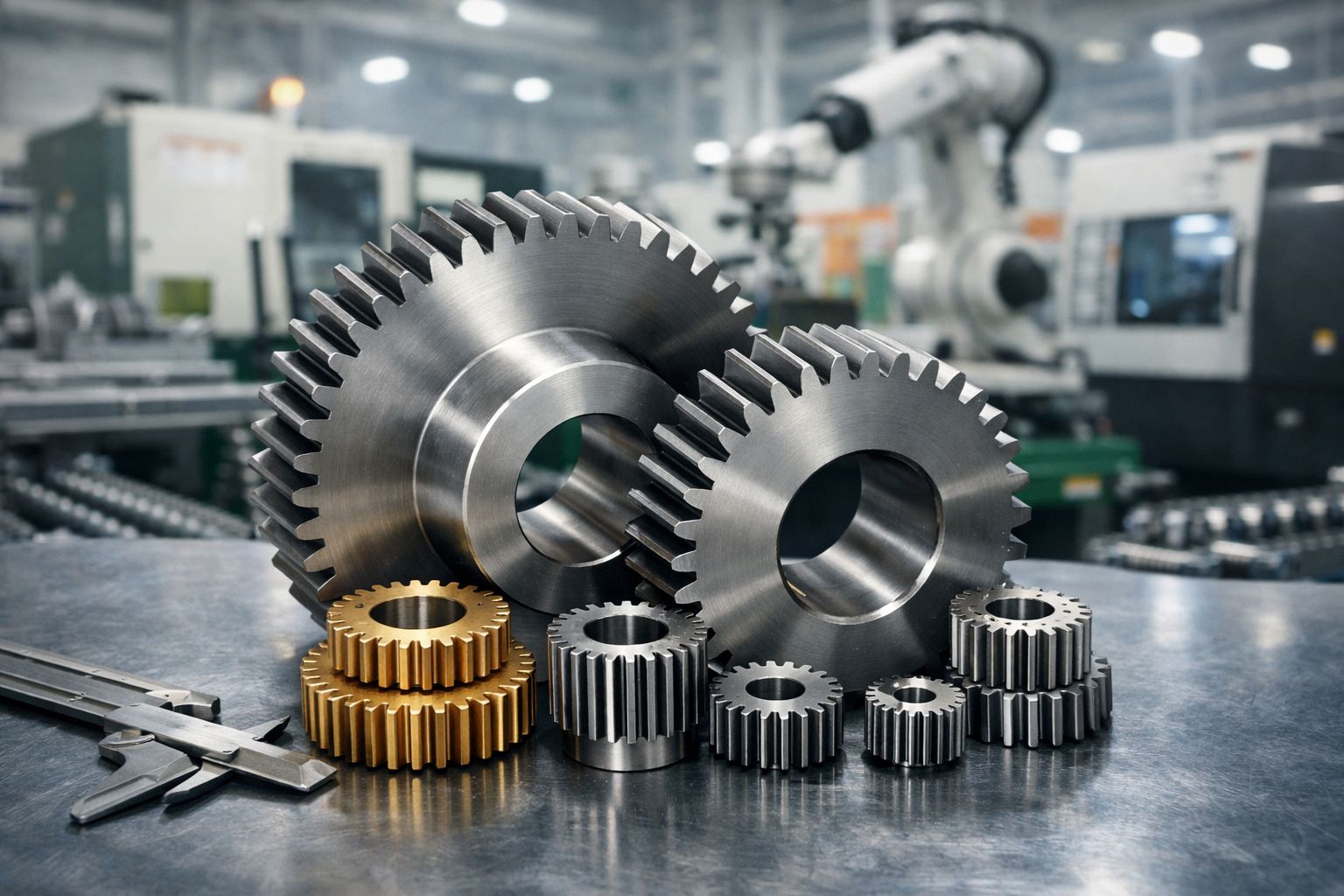

• Bánh răng trụ răng thẳng:
  • Đặc điểm: Các răng song song với trục quay. Khi ăn khớp, các răng va đập đồng thời trên toàn bộ chiều rộng.
  • Ứng dụng: Truyền động giữa các trục song song, tốc độ thấp đến trung bình (ví dụ: hộp số thô, cơ cấu nâng hạ).

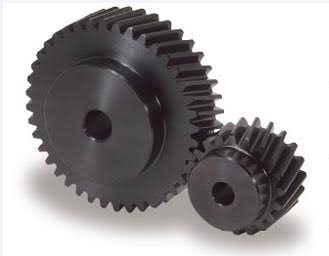

• Bánh răng trụ răng nghiêng:
  • Đặc điểm: Các răng nghiêng một góc so với trục. Quá trình ăn khớp diễn ra từ từ, giúp giảm tiếng ồn và chịu tải tốt hơn bánh răng thẳng.
  • Ứng dụng: Hộp số ô tô, hộp giảm tốc công nghiệp tốc độ cao.

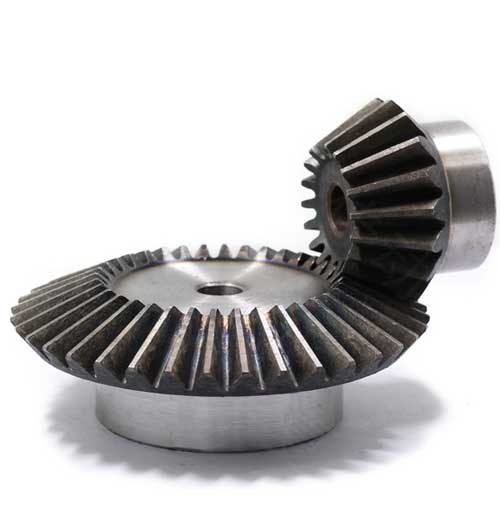

• Bánh răng côn:
  • Đặc điểm: Dùng để truyền chuyển động giữa các trục cắt nhau (thường là góc vuông). Hình dạng răng nằm trên bề mặt hình nón.
  • Ứng dụng: Vi sai ô tô, máy khoan bàn, các cơ cấu đổi góc truyền động.

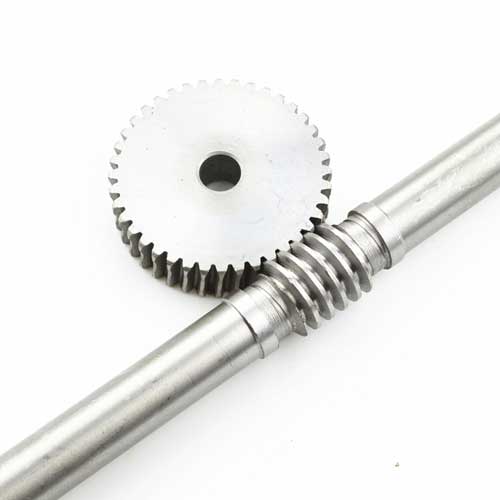

• Bộ truyền trục vít - bánh vít:
  • Đặc điểm: Gồm một trục vít (có ren xoắn như lò xo) ăn khớp với bánh vít. Có khả năng tạo ra tỷ số truyền rất lớn và cơ cấu tự hãm (không cho trục bị động quay ngược lại trục chủ động).
  • Ứng dụng: Tời kéo, băng tải nặng, cơ cấu nâng hạ cần trục.

2. Nguyên Lý Hoạt Động Và Các Thông Số Cơ Bản

• Nguyên lý ăn khớp: Khi bánh răng chủ động quay, các răng của nó đẩy các răng của bánh răng bị động tiếp xúc với nó, chuyển hóa chuyển động quay và mô-men xoắn sang trục bên cạnh mà không bị trượt.
• Tỷ số truyền (i): Được tính bằng tỷ số số răng của bánh răng bị động (Z2) chia cho số răng của bánh răng chủ động (Z1):


  i = Z2:Z1 = n1:n2
  (Trong đó n1, n2 lần lượt là tốc độ quay của trục chủ động và bị động).


  • Nếu Z2 > Z1, tốc độ giảm nhưng mô-men xoắn tăng (hộp giảm tốc).

3. Ưu Điểm Và Nhược Điểm Của Truyền Động Bánh Răng

• Ưu điểm vượt trội:
  • Tỷ số truyền chính xác tuyệt đối: Do không có hiện tượng trượt như truyền động đai.
  • Hiệu suất cao: Hiệu suất truyền động có thể đạt từ 95% - 98%.
  • Khả năng chịu tải lớn: Truyền được công suất và mô-men xoắn cực kỳ lớn trong không gian nhỏ gọn.
  • Tuổi thọ cao và độ bền bỉ: Nếu được bôi trơn tốt và chế tạo từ vật liệu chuẩn nhiệt luyện, bộ truyền có thể hoạt động bền bỉ trong hàng chục năm.
• Nhược điểm:
  • Công nghệ chế tạo phức tạp, đòi hỏi độ chính xác cao về gia công cắt gọt và nhiệt luyện (tôi bề mặt răng).
  • Gây ra tiếng ồn và rung động khi hoạt động ở tốc độ rất cao (đặc biệt là bánh răng thẳng).

4. Ứng Dụng Thực Tế Trong Công Nghiệp

1. Hộp giảm tốc công nghiệp: Giảm tốc độ quay và nhân lớn mô-men xoắn cho các dây chuyền băng tải, máy khuấy, cẩu trục.
2. Ngành ô tô - xe máy: Hộp số sàn, hộp số tự động, hệ thống vi sai truyền lực từ động cơ xuống các bánh xe.
3. Máy công cụ CNC: Hệ thống trục vít - đai ốc bi hoặc các cụm bánh răng chuyển động trong trục chính và bàn máy.
