Cách đọc thông số và ý nghĩa của vòng bi

MR Đức

Ngày 04/12/2021

Khi có nhu cầu sử dụng các loai vòng bi thì bạn cần phải biết được thông số kỹ thuật vòng bi đó như thế nào hay ý nghĩa mã hiệu và các tham số của vòng bi. Dưới đây kimkhibachkhoa sé hướng dẫn các bạn để đọc thông số đó.

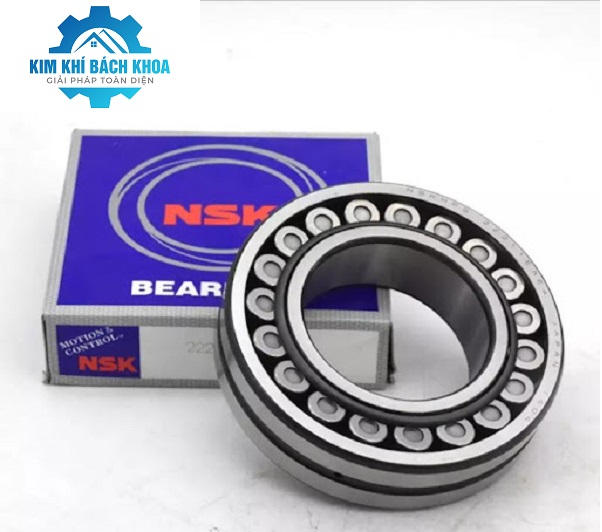

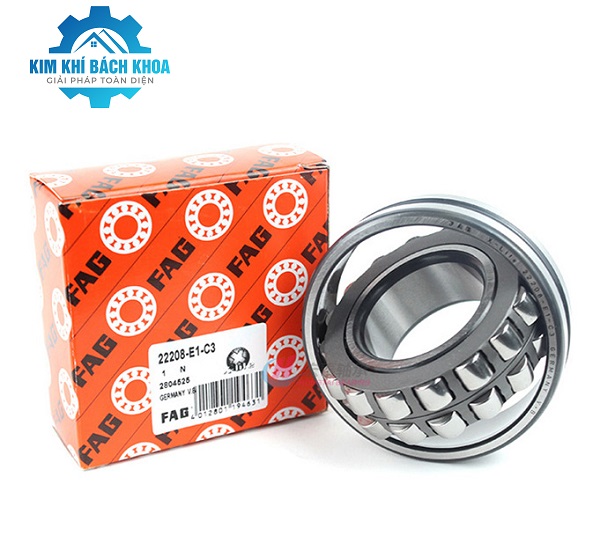

Số vòng bi là một dãy các chữ cái và con số mà ở đó cho biết các thông tin về: kiểu vòng bi, kích thước bao, kích thước, độ chính xác, độ hở bên trong và các thông số kỹ thuật liên quan khác. Chúng bao gồm các con số và các ký hiệu bổ sung.

1. Ý nghĩa về kích thước:

- Hai con số sau cùng chỉ chỉ đường kính trong của vòng bi có từ 00-99 (20mm< D <5000mm)

- Ví dụ : vòng bi có ký hiệu 2315

Ta sẽ lấy trị số hai chữ số sau cùng x với 5 : Ta có 15x5 = 75mm

Có nghĩa là đường kính trong là 75mm (đường kính lỗ vòng bi)

Vòng bi 304

Trị số 4 x 5 = 20mm. Đường kính trong là 20mm

Như vậy từ 04 trở lên đều sẽ nhân với hệ số 5. Còn lại từ 04 trở xuống có ký hiệu đặc biệt.

00 : 10mm

01 : 12mm

02 : 15mm

03 : 17mm

2. Ý nghĩa về chịu tải :

Con số thứ 3 từ phải sang trái:

1 hoặc 7	Chịu tải rất nhẹ
2	Chỉ tải nhẹ
3	Chỉ tải trung bình
4	Chỉ tải nặng
5	Chỉ tải rất nặng
6	Chỉ tải trung bình như 3 nhưng dầy hơn
8-9	Chỉ tải rất rất nhẹ; 814, 820, 914

3. Ý nghĩa phân loại:

Con số thứ tư từ phải sang trái chỉ loại vòng bi có từ 0-9

0	Chỉ loại bi tròn 1 lớp
1	Chỉ loại bi tròn hai lớp
2	Chỉ loại bi đũa ngắn 1 lớp
3	Chỉ loại bi đũa ngắn hai lớp
4	Chỉ loại bi đũa dài 1 lớp
5	Chỉ loại bi đũa xoắn
6	Chỉ loại bi đũa tròn chắn
7	Chỉ loại bi đũa hình côn
8	Chỉ loại bi tròn chắn không hướng tâm
9	Chỉ loại bi đũa chắn

4. Ý nghĩa về kết cấu:

Số thứ 5 từ phải sang trái

3	Bi đũa hình trụ ngắn 1 dãy, vòng chặn trong không có gờ chắn
4	Giống như 3 nhưng vòng chặn có gờ chắn
5	Có 1 rănhx để lắp vòng hãm định vị ở vòng chắn ngoài

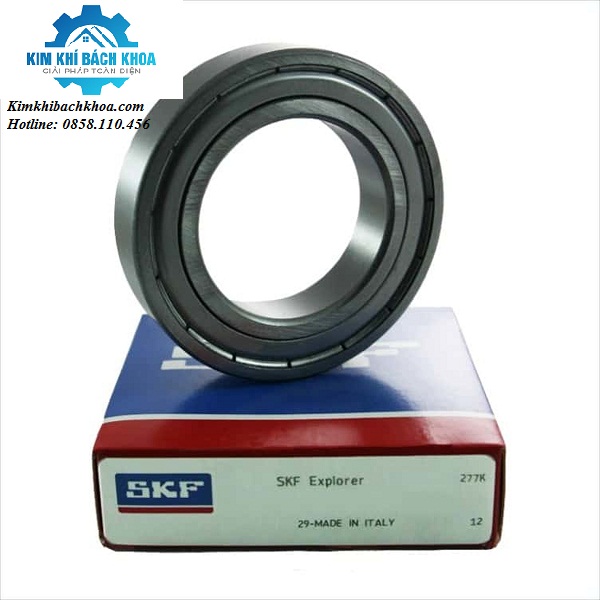

6	Có 1 long đen chặn dầu bằng thép lá
8	Có hai long đen chặn dầu bằng thép lá
9	Bi đũa hình trụ ngắn 1 dãy, ở vòng trong có 1 vành chặn các con lăn

Ví dụ đọc thông số của vòng bi có ký hiệu 60304

- Đường kính vòng trong 04x5 = 20mm

- Chịu tải trọng trung bình

- Bi tròn một lớp

- Có 1 long đen chặn dầu bằng thép lá

Chú ý : Đối với vòng bi chỉ có 3 số cuối thì số cuối cùng chỉ đường kính trong của vòng bi (D<20mm)

Ví dụ : 678 thì d=8mm, chịu tải nhẹ, loại bi tròn chắn

5. Khe hở vòng bi :

Kích thước cổ trục	Bi cầu mới	Bi trụ mới	Bi cũ cho phép
20-30	0.01-0.02	0.03-0.05	0.1
30-50	0.01-0.02	0.05-0.07	0.2
55-80	0.01-0.02	0.06-0.08	0.2
85-120	0.02-0.03	0.08-0.1	0.3
130-150	0.02-0.03	0.10-0.12	0.3

6. Khe hở bạc :

Đường kính cổ trục	Khe hở giữa trục và vòng bạc
	<1000 v/p			>1000 v/p
	Tiêu chuẩn	Cho phép	Tiêu chuẩn	Cho phép
18-30	0.040-0.093	0.1	0.06-0.118	0.12
30-50	0.05-0.112	0.12	0.075-0.142	0.15
50-80	0.065-0.135	0.14	0.095-0.175	0.18
80-120	0.08-0.16	0.16	0.12-0.210	0.22
120-180	0.100-0.195	0.20	0.150-0.250	0.30
180-260	0.120-0.225	0.24	0.180-0.295	0.40
260-360	0.140-0.250	0.26	0.210-0.340	0.5
360-500	0.170-0.305	0.32	0.250-0.400	0.6

>>> Đọc thêm: Tuổi thọ của vòng bi là gì? Cách tính khả năng chịu tải và tuổi thọ của vòng bi

Trên đây, là một số chia sẻ mà kimkhibachkhoa muốn chia sẻ đến quý vị về ý nghĩa và thông số của vòng bi các loại. Hy vọng, những chia sẻ trên sẽ giúp các bạn có thể hiểu hơn về thông số các loại vòng bi để khi lựa chọn vòng bi cho doanh nghiệp của mình sẽ lựa chọn được những loại vòng bi phù hợp nhất. Nếu Quý vị cần tư vấn thêm gì về vòng bi xin vui lòng liên hệ kim khí bách Khoa theo số hotline: 0975166116 Nhân viên sẽ liên hệ tư vấn cụ thể hơn ạ
