Phần mềm CAD/CAM trong thiết kế cơ khí

1. Vai Trò Của CAD và CAM Trong Quy Trình Chế Tạo

• CAD (Thiết kế hỗ trợ bằng máy tính):


  • Cho phép kỹ sư cơ khí xây dựng bản vẽ 2D và mô hình không gian 3D chi tiết của linh kiện, cụm máy móc.


  • Hỗ trợ lắp ráp các chi tiết để kiểm tra độ rơ, sự va chạm không gian trước khi chế tạo thực tế.


  • Tích hợp các công cụ phân tích mô phỏng ứng suất, biến dạng nhiệt hoặc độ bền kết cấu.


• CAM (Gia công hỗ trợ bằng máy tính):


  • Tiếp nhận dữ liệu mô hình 3D từ phần mềm CAD để lập trình đường chạy dao tối ưu cho máy phay, tiện, cắt dây CNC.


  • Mô phỏng quá trình cắt gọt để phát hiện sớm các lỗi va chạm giữa dao, đồ gá và phôi.


  • Tự động xuất mã lệnh (G-code / M-code) phù hợp với hệ điều hành của từng dòng máy CNC (Fanuc, Siemens, Heidenhain...).



2. Các Phần Mềm CAD/CAM Phổ Biến Nhất Trong Ngành Cơ Khí

1. SolidWorks (Dự án CAD/CAM tầm trung hàng đầu):


   • Thế mạnh: Giao diện thân thiện, dễ học, cực kỳ mạnh về thiết kế mô hình 3D, lắp ráp chi tiết máy và tích hợp module mô phỏng cũng như CAM (SolidWorks CAM). Được sử dụng rộng rãi nhất tại các xưởng cơ khí vừa và nhỏ.


2. Mastercam ("Vua" của lĩnh vực lập trình CAM):


   • Thế mạnh: Dù có hỗ trợ thiết kế CAD nhưng thế mạnh lớn nhất của Mastercam là khả năng lập trình đường chạy dao cực kỳ thông minh và tối ưu (đặc biệt là công nghệ Dynamic Motion giúp tăng tuổi thọ dao và tốc độ cắt vượt trội cho phay 2D, 3D và 5 trục).


3. Autodesk Inventor & Fusion 360:


   • Thế mạnh: Hệ sinh thái toàn diện của Autodesk, hỗ trợ mạnh mẽ từ thiết kế cơ khí, mô phỏng đến gia công CAM tích hợp điện toán đám mây (Cloud), giúp làm việc nhóm và quản lý dữ liệu hiệu quả.


4. Siemens NX (Giải pháp High-end toàn diện):


   • Thế mạnh: Phần mềm cao cấp chuyên dùng cho các tập đoàn lớn, ngành hàng không vũ trụ, chế tạo ô tô và khuôn mẫu cực kỳ phức tạp. Khả năng xử lý các bài toán gia công 5 trục nâng cao và quản lý dữ liệu tổng thể vượt trội.

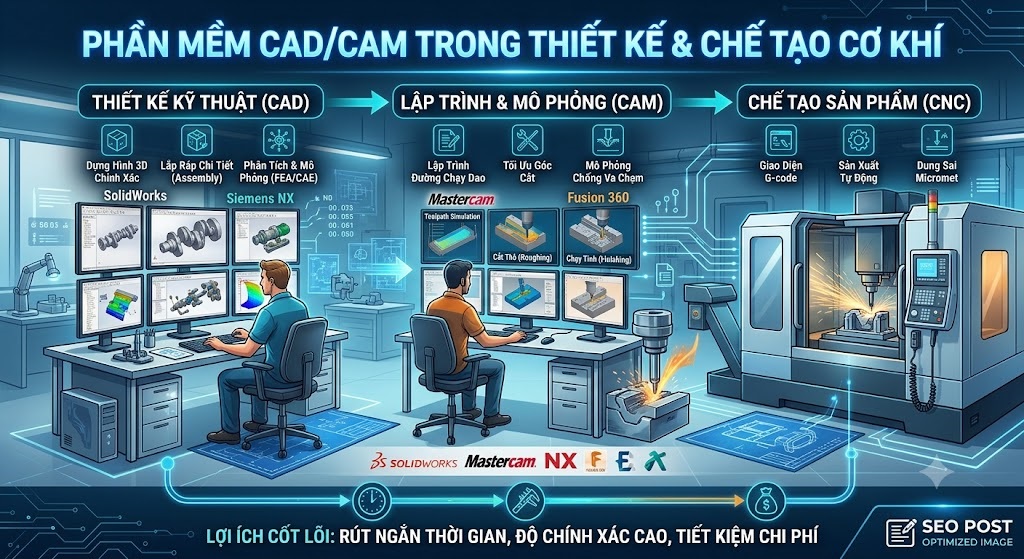

3. Quy Trình Ứng Dụng CAD/CAM Chuẩn Trong Sản Xuất

1. Thiết kế kỹ thuật (CAD): Tiếp nhận yêu cầu từ bản vẽ phác thảo hoặc mẫu thực tế, kỹ sư dựng hình 3D hoàn chỉnh chi tiết cơ khí trên phần mềm và kiểm tra dung sai, lắp ráp.


2. Lập trình gia công (CAM):


   • Nhập file 3D vào phần mềm CAM.


   • Khai báo phôi ban đầu, chọn hệ tọa độ gia công (G54...).


   • Lựa chọn chiến lược cắt gọt: Phá thô (Roughing), bán tinh (Semi-finishing) và chạy tinh (Finishing).


3. Mô phỏng và kiểm tra (Simulation): Chạy mô phỏng trên phần mềm để kiểm tra xem đường chạy dao có bị lẹm, gãy dao hay va chạm vào mâm cặp/đồ gá hay không.


4. Xuất mã G-code và truyền dữ liệu: Xuất chương trình gia công và truyền trực tiếp vào máy CNC qua mạng LAN hoặc cổng USB để tiến hành gia công sản phẩm.



4. Lợi Ích Vượt Trội Khi Ứng Dụng CAD/CAM

• Rút ngắn thời gian thiết kế và chế tạo: Thay vì vẽ tay và tính toán thủ công mất nhiều ngày, phần mềm cho phép chỉnh sửa kích thước, thay đổi kết cấu chỉ trong vài thao tác.


• Độ chính xác và đồng bộ tuyệt đối: Loại bỏ các sai số do đọc bản vẽ thủ công, đảm bảo các chi tiết khi gia công hàng loạt khớp nối hoàn hảo với nhau.


• Tiết kiệm chi phí thử nghiệm: Nhờ các tính năng mô phỏng 3D và mô phỏng đường chạy dao, doanh nghiệp hạn chế tối đa tình trạng gãy dao đắt tiền hoặc làm hỏng phôi đắt đỏ trong lần chạy thử đầu tiên.
