Phay CNC: Công nghệ gia công bề mặt 2D, 3D và 5 trục

1. Tổng Quan Về Công Nghệ Phay CNC

• Nguyên lý hoạt động: Trục chính lắp dao cụ quay với tốc độ cao, kết hợp với chuyển động tịnh tiến của bàn máy theo các hệ tọa độ (X, Y, Z...). Hệ thống điều khiển CNC tự động điều phối đường chạy dao dựa trên mã G-code xuất từ các phần mềm CAM.


• Vật liệu gia công đa dạng: Phay CNC xử lý hiệu quả từ các kim loại mềm (nhôm, đồng, hợp kim kẽm) đến các vật liệu cứng khó gia công (thép hợp kim, titan, inox) và các loại nhựa kỹ thuật cao cấp.

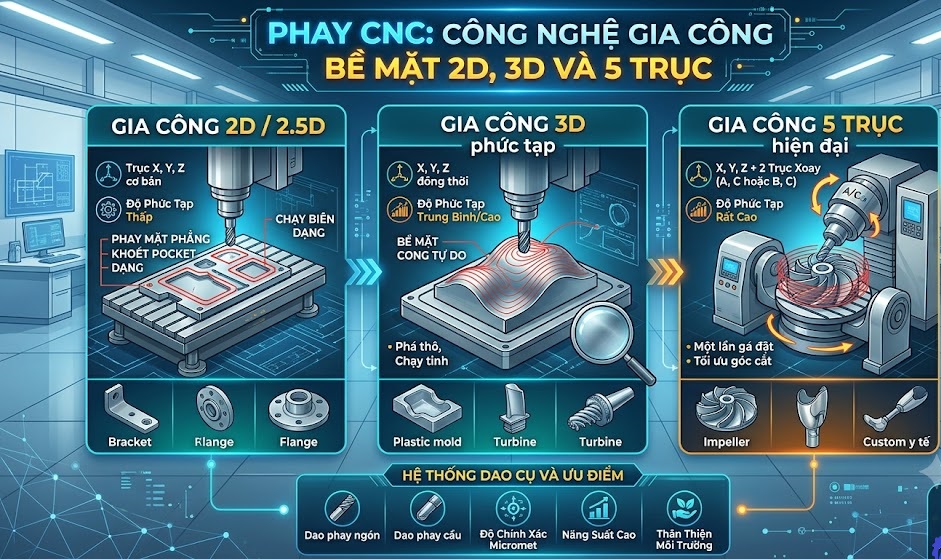

2. Các Cấp Độ Gia Công Bề Mặt: Từ 2D Đến 5 Trục

A. Phay 2D / 2.5D (Gia công định hình cơ bản)

• Đặc điểm: Dao di chuyển đồng thời trên hai trục (X và Y) để cắt biên dạng phẳng, hoặc dịch chuyển trục Z để gia công theo từng lớp chiều sâu (2.5D).


• Ứng dụng: Phay mặt phẳng, khoét lỗ, chạy rãnh then, cắt gọt các bệ gá, mặt bích, vỏ hộp điện hoặc các chi tiết máy dạng hình học phẳng đơn giản.



B. Phay 3D (Gia công biên dạng không gian phức tạp)

• Đặc điểm: Cả ba trục X, Y, Z chuyển động đồng thời và liên tục để tạo ra các bề mặt cong không gian 3 chiều có biên dạng tự do.


• Kỹ thuật thực hiện: Thường bao gồm các bước từ phá thô bằng dao lớn, bán tinh đến chạy tinh bề mặt bằng các loại dao nhỏ, dao cầu để đạt độ mịn tối ưu.


• Ứng dụng: Chế tạo khuôn dập, khuôn ép nhựa, lòng khuôn vỏ điện thoại, các chi tiết có đường cong phức tạp trong ngành hàng không vũ trụ và y tế.



C. Phay 5 Trục (Công nghệ gia công đỉnh cao)

• Đặc điểm: Ngoài 3 trục tịnh tiến truyền thống (X, Y, Z), máy phay 5 trục tích hợp thêm 2 trục quay (thường là trục xoay bàn máy A, C hoặc đầu trục chính xoay B, C). Nhờ đó, dao cắt có thể tiếp cận phôi từ mọi góc độ khác nhau mà không cần phải tháo gỡ hay gá đặt lại phôi nhiều lần.


• Ưu điểm vượt trội:


  • Gia công hoàn thiện các chi tiết cực kỳ phức tạp (cánh tuabin, chân tay giả y tế, bánh công tác).


  • Giảm thiểu sai số do gá đặt nhiều lần.


  • Tăng tuổi thọ dao cụ nhờ tối ưu góc nghiêng cắt gọt và sử dụng được dao ngắn hơn, cứng vững hơn.



3. Hệ Thống Dao Cụ Phổ Biến Trong Phay CNC

• Dao phay mặt phẳng (Face Mill): Dùng để gia công phá thô hoặc làm phẳng các bề mặt lớn.


• Dao phay ngón trụ / Phay cạnh (End Mill): Dùng để phay thành đứng, chạy rãnh, khoét hốc (pocket).


• Dao phay cầu (Ball Nose End Mill): Có đầu mũi hình cầu, là "vũ khí" chủ lực trong gia công bề mặt 3D và các biên dạng cong phức tạp.


• Dao phay mộng / Dao vát mép (Chamfer Mill): Dùng để bavia, vát cạnh sắc của chi tiết sau khi phay.



4. Ưu Điểm Nổi Bật Của Phay CNC

• Độ chính xác và lặp lại cực cao: Đảm bảo dung sai sản phẩm đạt mức micromet, đáp ứng tiêu chuẩn khắt khe của sản xuất công nghiệp hàng loạt.


• Tính linh hoạt cao: Dễ dàng chuyển đổi từ sản phẩm này sang sản phẩm khác chỉ bằng việc thay đổi chương trình lập trình CAM mà không mất nhiều thời gian chế tạo lại đồ gá.


• Tự động hóa mạnh mẽ: Giảm thiểu sự can thiệp thủ công, tối ưu hóa thời gian chu kỳ gia công và nâng cao năng suất tổng thể.
