CẤU TẠO DAO TIỆN VÀ CÁCH PHÂN LOẠI CHUẨN XÁC

Mr. Quyết
Ngày 26/08/2020

Trong lĩnh vực gia công cơ khí có rất nhiều loại dao tiện khác nhau được sử dụng trong máy tiện. Mỗi loại dao lại phù hợp với một chức năng và loại vật liệu cắt riêng. Tuy nhiên cấu tạo dao tiện và cách phân loại chuẩn xác như thế nào là điều mà không phải ai cũng hiểu rõ.



Cấu tạo dao tiện gồm những bộ phận nào?

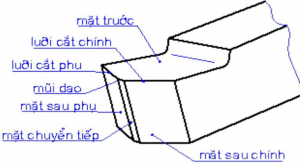

 Cấu tạo dao tiện : Dao tiện là một bộ phận quan trọng của máy tiện với những bộ phận cơ bản gồm thân cán dao và đầu dao hay phần cắt gọt.

+)Cán dao được sử dụng với chức năng kẹp giữa thân dao với ổ gá lắp dao trên thiết bị gá dao

+) Phần cắt gọt bao gồm các bề mặt sau :

1,Mặt trước của dao là bề mặt phoi được thoát ra trong quá trình cắt gọt

2, Mặt sau chính là mặt dao đối diện với bề mặt đang gia công của chi tiết

3,Mặt sau phụ là mặt dao đối diện với bề mặt đã gia công của chi tiết , thường các mặt nói trên là những mặt phẳng , giao tuyến của chúng tạo thành các lưỡi cắt của dao

4, Lưỡi cắt chính là giao tuyến giữa mặt trước và mặt sau chính của dao , Lưỡi cắt thực hiện nhiệm vụ cắt chủ yếu trong quá trình tiện

5, Lưỡi cắt phụ là giao tuyến giữa mặt trước và mặt sau phụ của dao , Trong quá trình cắt một phần của lưỡi cắt phụ tham gia cắt gọt  ( Dạo tiện có thể có một lưỡi cắt phụ như dao tiện trụ ngoài hoặc dao tiện có 2 lưỡi cắt phụ như dao cắt rãnh hoặc cắt đứt

6, Mũi dao là giao điểm giữa lưỡi cắt chính và lưỡi cắt phụ , Mũi dao có thể nhọn (R=0) Hoặc có bán kính R ( 0.4-2.4mm)

Phân loại dao tiện như thế nào?

Tùy thuộc vào những yếu tố sau để phân loại dao tiện:

  • Căn cứ theo hướng tiện của dao trong quá trình thi công mà người ta chia thành dao tiện trái và dao tiện phải.
  • Căn cứ theo hình dáng và vị trí của phần đầu dao tiện so với thân dao để phân loại thành dao thẳng, da đầu cong và dao cắt đứt.
  • Dựa theo chức năng, dao tiện lỗ được phân thành dao phá thẳng, dao xén mặt đầu, da ren, dao tiện móc lỗ, dao cắt rãnh, dao vai, dao địa hình, dao đầu cong. Ngoài ra, loại dao tiện còn được chia thành dao tiện thô hay dao tiện tinh.
  • Dựa theo cấu trúc của dao có thể chia thành da liền, dao hàn, dao răng chắp. Dao liền được sản xuất từ cùng một loại vật liệu. Dao hàn chắp với một phần được hàn, một phần kẹp chặt bằng cấu kẹp. Phần thân với vật liệu thép, phần dưới được chế tác từ những vật liệu dụng cụ đặc biệt.

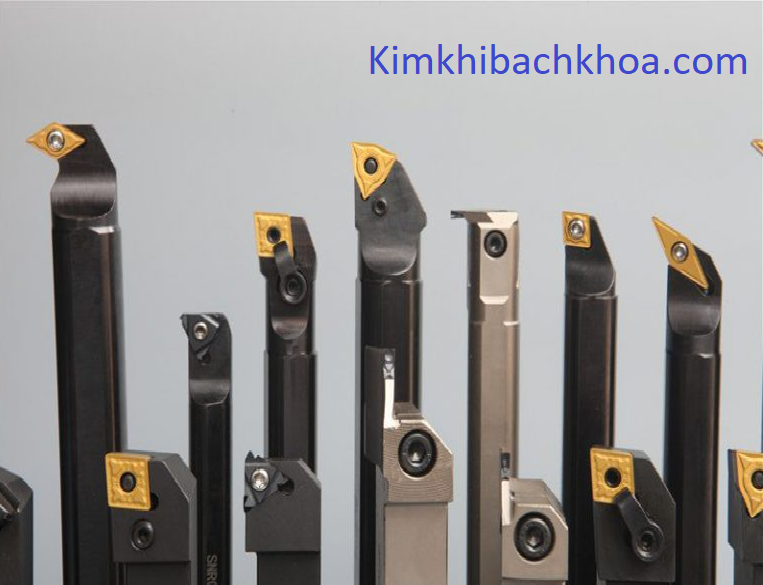

Phân loại chi tiết hơn về các loại dao tiện :

1, Dao tiện ngoài gồm có dao tiện đầu thẳng và dao tiện đầu cong , Loại dao này vừa có thể tiện trụ ngoài vừa có thể vạt mặt đầu , Trong dao tiện ngoài có thể phân ra dao tiện trụ suốt và dao tiện trụ bậc ( Trong hai loại này có thể phân loại thêm dao tiện trái và dao tiện phải )

2, Dao tiện mặt đầu gồm có 2 loại : Dao vạt mặt đầu cong và dao vạt mặt đầu thẳng , phần cắt của dao tiện thường được chế tạo từ hai vật liệu chính là Thép gió ( HSS) Và Thép hợp kim cứng ( Carbide)

3, Dao tiện lỗ : Cũng có 2 loại là dao tiện lỗ suốt ( Lỗ thông) Và dao tiện lỗ bậc ( Lỗ không thông) , Dao tiện lỗ thường có kích thước nhỏ hơn dao tiện trụ ngoài và phần cắt cũng được chế tạo từ 2 vật liệu chính là thép gió ( HSS) Và Thép hợp kim cứng ( Carbide )

4, Dao tiện rãnh và cắt đứt thường được sử dụng để cắt rãnh hoặc cắt đứt ngoài Và cắt rãnh trong trên các chi tiết trụ tròn

5, Dao tiện tiện : Dao tiện ren trái , dao tiện ren phải, Dao tiện ren trong, dao tiện ren ngoài

Trên đây là những chia sẻ chi tiết nhất về cấu tạo dao tiện và cách phân loại dao tiện chi tiết nhất.

Hãy liên hệ ngay với chúng tôi : CÔNG TY TNHH CÔNG NGHỆ THIẾT BỊ KIM KHÍ BÁCH KHOA để được cung cấp thêm nhiều thông tin hơn nữa nhé.

Cảm ơn các bạn đã đọc bài viết của chúng tôi, mong bài viết sẽ giúp ích được cho các bạn trong quá trình học tập và làm việc!
