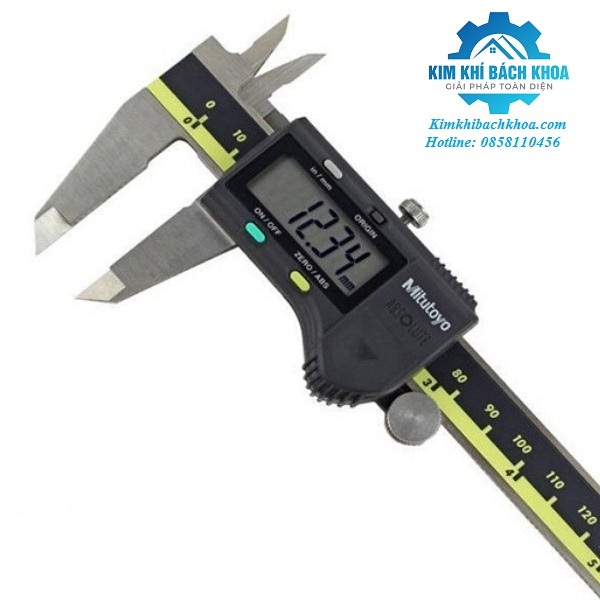

Hướng dẫn quy trình sử dụng thước cặp điện tử Mitutoyo

Thước cặp điện tử là một công cụ rất chính xác và đáng tin cậy. Điều này sẽ cho thấy làm thế nào để đo đúng phần và làm thế nào để đọc cho hàng nghìn. Công cụ này thường được sử dụng cho gia công và ứng dụng tự động. Vậy làm thế nào để sử dụng thước cặp điện tử để đo được chính xác hãy cùng Kim khí bách khoa tìm hiểu ở bài viết dưới đây nhé

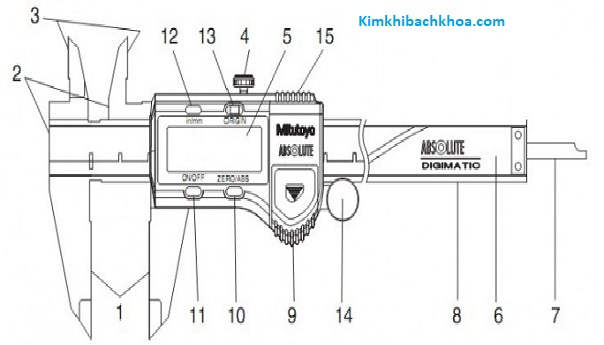

1. Tìm hiểu về cấu tạo của thước cặp



1.Mặt đo ngoài

2.Mặt đo bậc

3.Mặt đo trong

4.Vít hãm

5.Màn hình hiển thị LCD

6.Thước đo chính

7.Thanh đo sâu

8.Thân thước

9.Ngăn chứa pin

10.Nút cài đặt điểm 0 “ZERO”/ cài đặt đo giá trị tuyệt đối

11.Nút tắt mở nguồn

12.Nút chuyển hệ đơn vị đo Inch (in), mét (mm)

13.Nút cài đặt điểm gốc “0” của thước

14.Con lăn

15.Cổng kết nối cáp

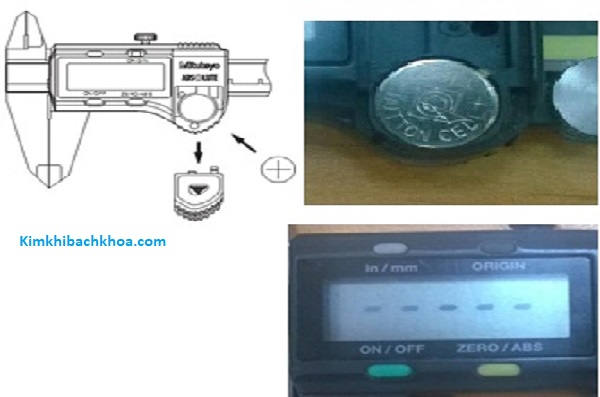

2. Hướng dẫn cách lắp bin

- Mở nắp ngăn chứa pin trên thước, lắp pin vào như hình trên, mặt chữ của pin hướng ra ngoài

- Đậy nắp ngăn chứa pin lại

- Trên màn  hình xuất hiện đường đứt quãng nhấp nháy ( _ _ _ _ _ _)

- Như vậy đã lắp pin xong.

3. Mở nguồn cài điểm chuẩn "0" của thước

- Cho hai mặt đo trong của thước chạm nhau

- Bấm và giữ nút ORIGIN trong khoảng hơn 3 giây màn hình  sẽ hiển thị 0.00mm và như vậy ta đã cài điểm chuẩn “0” cho thước thành công.

- Việc cài đặt chỉ thực hiện 1 lần duy nhất ( cho đến khi lắp pin lại hoặc thay pin mới ), thước sẽ nhớ và luôn cho kết quả đúng với mọi vị trí và mọi thời điểm, kể cả lúc tắt đi bật lại thước(ON/OFF) tại vị trí bất kỳ kết quả luôn chính xác

4. Chọn đo tuyệt đối hay tương đối

a.      Đo theo tuyệt đối

- Mặc định thước đo theo tuyệt đối, kích thước tính từ điểm chuẩn "0 ”của thước. Chỉ ngoại trừ trường hợp đo tương đối.

- Để chuyển từ đo tương đối sang tuyệt đối bấm và giữ nút ZERO/ABS khoảng hơn 3giây (khi góc trái màn hình mất đi chữ INC).

b.     Đo theo tương đối

-Đo tương đối là ta sẽ chọn một kích thước chuẩn nào đó so với chuẩn "0”của thước) làm điểm “0” để bắt đầu đo.

-Ví dụ tại 50.00 mm làm chuẩn ta thực hiện như sau:

-Khởi động và thiết lập chuẩn "0” cho thước.

-Di chuyển đến khi màn hình hiển thị 50.00 mm).

-Bấm và giữ nút ZERO/ABS khoảng hơn 3giây  khi bên trái màn hình mất đi chữ INC. Lúc này khi ta đo nếu kích thước đo lớn hơn 50mm giá trị lớn hơn sẽ là số dương, nếu kích thước đo nhỏ hơn 50.00 thì giá trị nhỏ hơn sẽ mang dấu âm .

-Thông thường dùng để đo kiểm ra kích thước chi tiết với dung sai cho trước

5. Chọn đo đơn vị hệ inch hoặc hệ mét

Sau khi thước hoạt động, bấm nút In/mm để chuyển đơn vị đo.

6. Cách bảo quản thước

- Sau khi sử dụng xong bấm nút OFF để tắt.

- Lau sạch thước bằng vải mềm

- Bảo quản thước tại nơi khô ráo, thoáng mát.

7. Các lỗi thường gặp khi sử dụng thước

7.1 Lỗi ErrC Lỗi này xảy ra khi bề mặt thước bị bám bẫn. Cần làm sạch bề mặt thước bằng vải mềm.
7.2 Lỗi E Lỗi này xảy ra khi mặt đo bị di chuyển quá nhanh nhưng không ảnh hưởng đến độ chính xác của kết quả đo. Lưu ý: Nếu lỗi E xảy ra khi không di chuyển mặt đo thì sử dụng cách lau sạch như lỗi ErrC.
7.3 Lỗi B Pin yếu, cần thay pin mới

8. Các lưu ý khi sử dụng thước

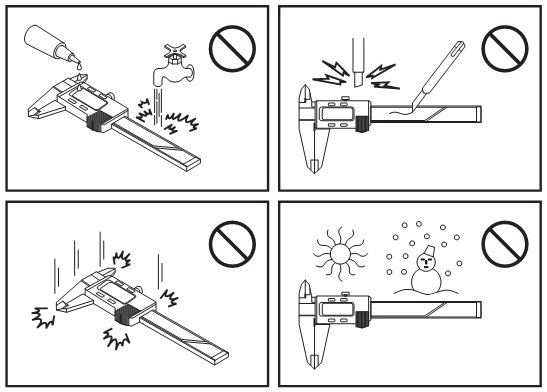

Không làm tổn hại đến thước trong quá trình sử dụng, bảo quản.

Trên đây là quy trình hướng dẫn sử dụng thước cặp điện tử Mitutoyo. Bạn còn thăc mắc hay cần tư vấn gì thêm về thiết bị đo lường xin vui lòng liên hệ với chúng tôi
