Phân biệt sự giống và khác nhau của thước cặp và Panme trong gia công cơ khí.

Thước cặp và panme hiện nay là 2 loại thiết bị đo lường đang được sử dụng phổ biến trong ngành cơ khí hiện nay. Tuy nhiên, hai thiết bị này có những nét giống và khác nhau. Có thể dùng mục đích đo trong công việc này lại rất hợp lý. Nhưng với công việc khác lại không đảm bảo hiệu quả. Vậy thước cặp và Panme giống và khác nhau ở điểm nào và ứng dụng của chúng ra sao hãy cùng Kim khí Bách khoa tìm hiểu ở bài viết dưới đây nhé.

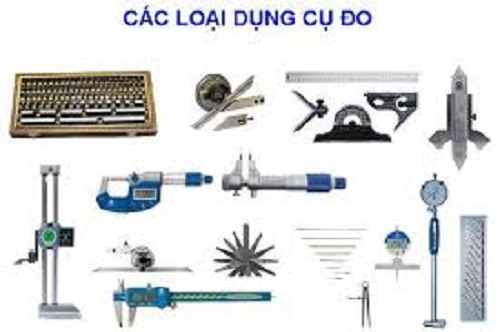

Ảnh: Các loại thiết bị đo lường cơ khí

Panme là gì? công dụng của Panme

Panme là dụng cụ đo lường khá thông dụng trong cơ khí. Panme cho phép đo khoảng cách nhỏ, độ chính xác cực cao. Được dùng đo trong cơ khí để đánh giá độ chính xác của khối, đường kính bên ngoài, bên trong của trục, độ sâu của khe…

Panme khi sử dụng khá đơn giản, đọc thông số hiển thị cũng không quá phức tạp, tương tự như những loại thiết bị đo lường khác. Phân loại panme người ta thường phân loại dựa vào công dụng và kích thước.

- Pan me đo trong thường dùng đo khoảng cách giữa hai điểm của khe hoặc lỗ

- Panme đo ngoài dùng để đo chiều dầy hoặc chiều rộng của vật thể

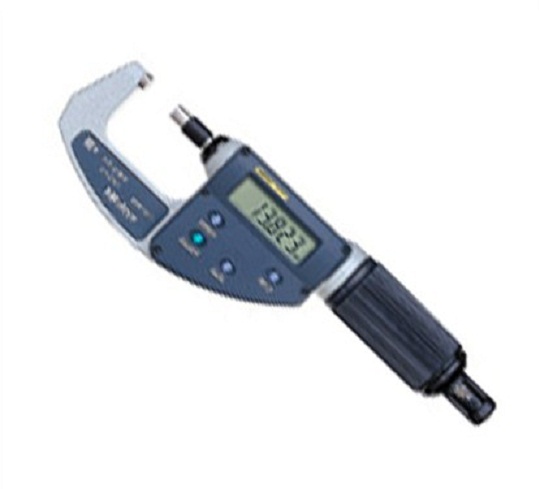

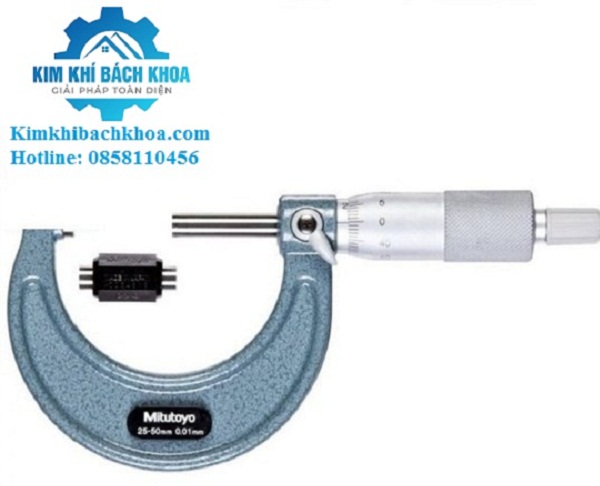

Ảnh: Panme Mitutoyo

Thước cặp Thước cặp là dụng cụ đo lường được dùng phổ biến trong ngành cơ khí chế tạo, ngành oto, hay trong các phòng thí nghiệm,…

Thước cặp có nhiều ứng dụng đa dạng bởi khả năng đo được nhiều loại khác nhau như đo chiều sâu, đo chiều dài, đo kích thước trong, ngoài, đo bậc rãnh. Có nhiều chủng loại thước cặp khác nhau, với kích thước lớn, độ phân giải khác nhau đạt 0.01mm, thậm chí là 0,001mm.

Thước cặp được chia thành nhiều loại khác nhau như thước cặp điện tử (được xem là loại chính xác nhất), thước cặp cơ kim, thước cặp khắc vạch,

• Thước cặp điện tử: hoạt động dựa trên cảm biến điện dung dọc thân thước. Cảm biến này có thể tìm ra sự thay đổi về kích thước, khoảng cách khi mũi đo thay đổi. Dưới thang đo có tấm chữ nhật khắc trên dải đồng hoặc thủy tinh. Ngàm trước di chuyển theo thang đo. Kết quả hiển thị ngay trên màn hình LCD.
• Thước cặp cơ khí: có 1 thanh gồm nhiều rãnh với các bánh răng. Chuyển động thanh đo sẽ thành chuyển động xoay tròn của các bánh răng này. Thông qua bánh răng, liên kết với kim, mặt đồng hồ khắc vạch và cho phép đưa ra thông số là kết quả đo
• Thước cặp khắc vạch: có cấu tạo đơn giản, hoạt động dựa vào thanh khắc chính và ngàm kẹp.

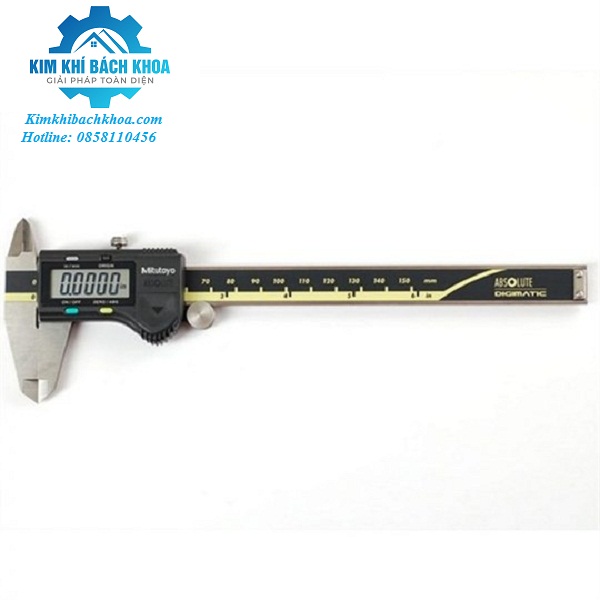

Ảnh: thước cặp điện tử Mitutoyo

Những điểm khác nhau của thước cặp và panme

Để so sánh những điểm khác nhau của thước cặp và panme thì chúng ta cần so sánh dựa trên các tiêu chí về cấu tạo, khả năng đo, ứng dụng, độ chính xác,…

Thước cặp -panme có cấu tạo khác nhau

Về cấu tạo

• Panme và thước cặp nhìn sơ qua thì có vẻ giống nhau, nhưng về chi tiết nó lại khác nhau.
• Panme có cấu tạo gồm: khung chữ C, đầu đo tĩnh, đầu đo di động, vít hãm/ chốt khóa, thước chính/phụ, núm xoay.
• Thước kẹp có cấu tạo khác biệt gồm con trượt (để di chuyển khi đo), hàm ngoài /trong/ cố định, vít, thanh đo độ sâu.

Về khả năng đo

• Thước kẹp để đo kích thước vật lý. Chủ yếu là đo độ sâu, đo kích thước bên trong, bên ngoài.
• Còn với thước cặp, ngoài chức năng đo kể trên, nó được sản xuất với mục đích đo chi tiết hơn. Giả sử như dùng panme để đo kích thước bên ngoài thì nó đo độ dày, chiều rộng. Đo kích thước bên trong thì panme có thể đo chiều rộng của lỗ, của khe.
• Có thể thấy, panme có thể sử dụng để đo với các thang đo có độ chính xác, tỉ mỉ cao hơn so với thước cặp

Về độ chính xác

Panme được cho là có kết quả đo có độ chính xác cao hơn thước cặp. Giả sử, thước cặp có thể có độ chính xác (+) hoặc (-) 0,01, độ phân giải 0,0005. Nhưng với panme thì độ chính xác có thể lên tới (+) hoặc (-) 0,00005, độ phân giải, 0,00005

Những điểm giống nhau của panme và thước cặp

Giữa panme và thước cặp có điểm giống nhau đó là:

• Đều là dụng cụ dùng để đo lường
• Thiết kế nhỏ gọn, có thể tiện lợi để bỏ vào túi dụng cụ mang đi lại, để vào cốp xe để di chuyển bằng phương tiện cá nhân dễ dàng, khi cất cũng không tốn quá nhiều diện tích
• Sản xuất bằng chất liệu không gỉ
• Ứng dụng trong ngành công nghiệp, cơ khí, chế tạo,…
• Đều có thể đo được các vật dụng có kích thước nhỏ
• Kết quả đo chính xác

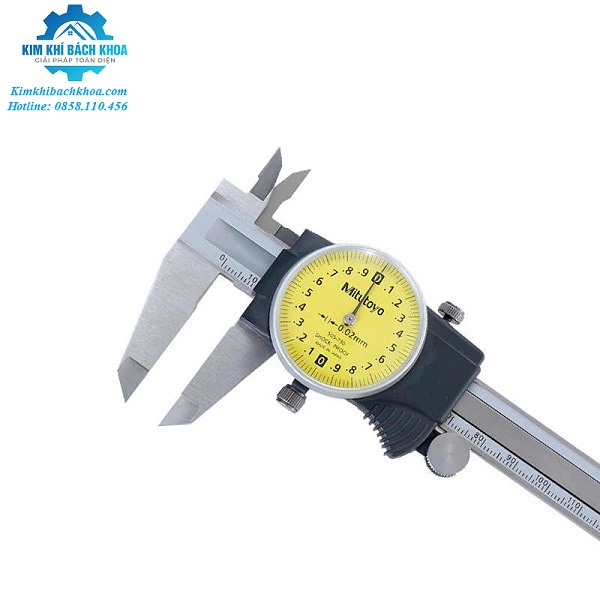

Ảnh: thước cặp đồng hồ Mitutoyo

Có thể thấy, nhìn chung thì thước cặp và panme đều có cấu tạo khá giống nhau, chức năng đo cũng tương tự nhau.

Có thể thấy rằng, panme và  thước cặp giống nhau cơ bản về tính năng sử dụng trong các ngành nghề cơ khí, kim loại, chế tạo và độ chính xác. Nhưng xét về độ khác nhau thì thước kẹp có tính năng đo đa dạng hơn, còn panme thì chỉ đo được 1 phép đo. Nhưng panme có thể đo chính xác, độ sai số cực thấp, phép đo nhỏ. Panme có thể đo được độ dày và khoảng cách nhỏ. Thước kẹp dùng thang đo trượt, còn panme dùng thang đo xoay

Trên đây là những điểm giống và khác nhau giữa thước cặp và Panme. Hy vọng những chia sẻ trên sẽ giúp quý vị hiểu hơn về 2 loại thiết bị đo lường này, và lựa chọn cho cơ sở kinh doanh của mình những loại thiết bị đo lường phù hợp nhất. Nếu còn bất cứ những thắc mắc nào cần tư vấn về thiết bị đo lường Quý khách vui lòng liên hệ:
