Tìm hiểu về cấu tạo của dao tiện trong gia công cơ khí

MR Đức
Ngày 03/07/2021

Trong công nghiệp gia công khí dao tiện được sử dụng khá phổ biến. Tiện là công đoạn chính trong gia công chính xác, có vai trò quyết định tạo nên thành phẩm đầu ra trong cơ khí. Trên thị trường có nhiều loại dao tiện khác nhau tùy theo yêu cầu của việc gia công mà chọn loại dao có kích thước phù hợp. Hãy cùng tìm hiểu rõ hơn về cấu tạo dao tiện  cũng như phân loại dao tiện ở bài viết dưới đây nhé.

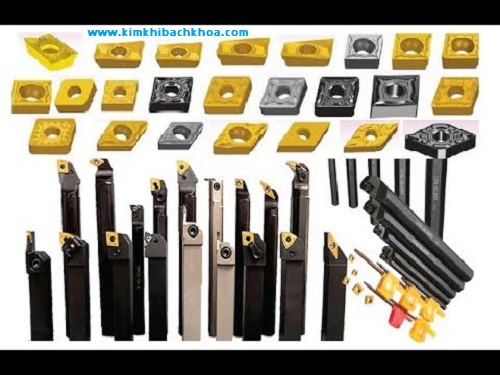

Hình ảnh: Thân dao và lưỡi dao tiện

Cấu tạo của dao tiện:

Dao tiện gồm các bộ phận như: thân và đầu dao

+ Cán dao tiện có tác dụng kẹp và giữ dao trên ổ gá vào.

+ Đầu dao gồm những yếu tố như:

– Mặt thoát: Khi cắt gọt, phoi sẽ thoát ra theo mặt này.

– Mặt sát: Bao gồm mặt sát chính và mặt sát phụ đối diện với mặt cần gia công

– Lưỡi cắt gọt gồm có

  •     Lưỡi chính: Giao tuyến của mặt sau và mặt trước của dao
  •     Lưỡi phụ: Giao tuyến của mặt phụ và mặt trước.

– Mũi dao: Giao điểm của lưỡi cắt chính và phụ. Lưỡi dao có thể được làm nhọn hoặc được mài với bán kính.

Do đó, muốn đảm bảo độ chính xác về kích thước, hình dạng cùng độ nhẵn của bề mặt gia công cũng như hiệu suất thì cần phải lựa chọn hình dáng học, các góc và mặt trước của dao sao cho phù hợp.

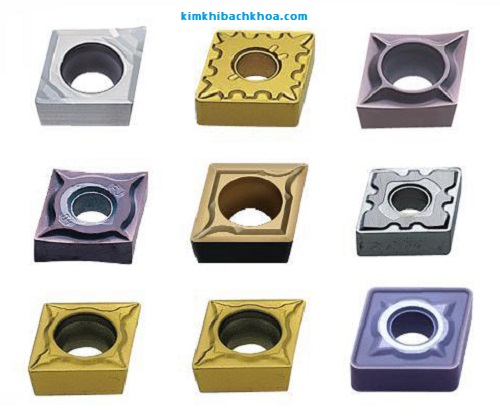

Hình ảnh: Dao tiện

Một số loại dao tiện

Trên máy tiện người ta sử dụng nhiều loại dao khác nhau: Căn cứ vào hướng tiện của dao trong quá trình gia công, ta có dao trái và dao phải.

– Theo hình dáng và vị trí của đầu dao so với thân dao có dao thẳng, dao đầu cong và dao cắt đứt.

– Theo công dụng của dao: có dao phá thẳng, dao phá đầu cong, dao vai, dao xén mặt đầu, dao cắt rãnh, dao cắt đứt, dao định hình, dao ren, dao tiện lỗ. Dao còn được chia ra dao tiện thô và dao tiện tinh.

– Theo kết cấu: dao được chia làm dao liền, dao hàn, dao răng chắp. Dao liền được làm từ một vật liệu. Dao hàn chắp có phần thân là thép kết cấu, còn phần dưới làm bằng vật liệu dụng cụ đặc biệt. Dao hàn chắp có loại được hàn, có loại được kẹp chặt bằng cơ cấu kẹp.

Vật liệu làm dao tiện

Vật liệu làm dao được chia thành nhiều loại, tùy theo những đặc điểm gia công trên vật liệu mà chúng ta có thể lựa chọn những vật liệu làm cho phù hợp.

Vật liệu làm dao tiện được chia thành 3 nhóm sau:

– Các vật liệu làm dao cắt gọt tốc độ thấp gồm các vật liệu như: Thép cacbon, thép hợp kim.

– Các vật liệu làm dao cắt gọt ở tốc độ cao gồm các vật liệu như: Thép gió.

– Các vật liệu làm dao cắt gọt ở tốc độ cao hơn vật liệu ở nhóm II, gồm: hợp kim cứng, kim loại gốm.

Chất liệu làm dao ảnh hưởng rất nhiều đến chất lượng sản phẩm, phần lưỡi cắt tiếp xúc trực tiếp với vật phẩm nên phải đảm bảo chịu được nhiệt và tản nhiệt nhanh, và chạm, bền dai và chịu được độ mài mòn.

Vì vậy để tạo ra sản phẩm hoàn hảo chất lượng, thì bạn nên chọn các sản phẩm chất lượng để quá trình gia công được tốt hơn. Liên hệ ngay kimkhibachkhoa để được tư vấn và hỗ trợ về vấn đề về dụng cụ cắt gọt nhé
