Panme là gì? Các loại Panme cơ bản trong gia công cơ khí

Panme được biết đến là loại thiết bị dùng trong đo đạc với độ chính xác cực cao và được dùng khá phổ biến trong gia công cơ khí. Hôm nay, chúng ta sẽ cùng tìm hiểu xem panme là gì, và có những loại nào hãy cùng Kimkhibach khoa tìm hiểu ở bài viết dưới đây nhé.

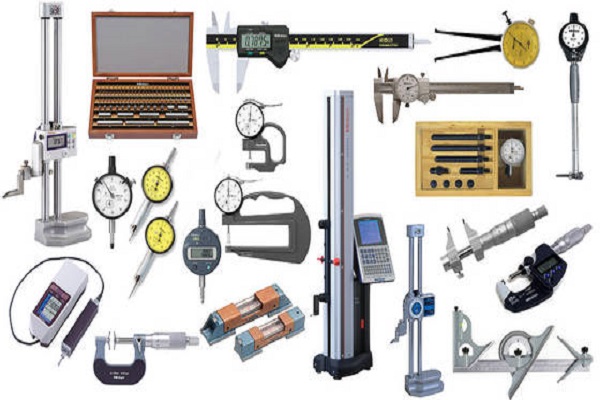

Ảnh: Bộ dụng cụ đo lường trong gia công cơ khí

Panme là gi? Panme được hiểu là những thiết bị dùng để đo đường kính, kích thước của các chi tiết có dạng hình trụ, hình ống hoặc dạng lỗ. Nó được sử dụng rộng rãi trong ngành cơ khí chế tạo để đo độ mỏng dày của phôi, đường kính bên ngoài và trong của các trục, độ sâu của khe,….Panme có lịch sử khá lâu đời và được xem là thiết bị có độ chính xác cực cao. Nó được dùng phổ biến trong đo lường và được xem là có nhiều lợi thế hơn hẳn so với các loại dụng cụ đo kiểm khác cùng ngành.

>>> Xem thêm: Các mẫu Panme đo ngoài cơ khí (tại đây).

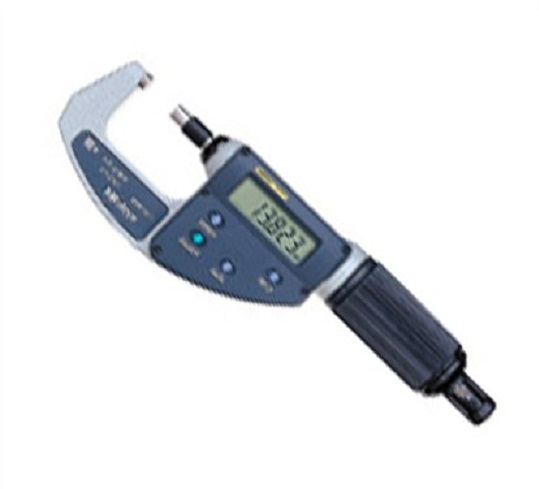

Ảnh:  Panme đo ngoài Mitutoyo

Các loại Panme cơ bản trong gia công cơ khí

Dựa vào dạng của panme, nó được chia thành các dạng đặc trưng:

• Panme cơ khí
• Panme cơ có bộ đếm số cơ học
• Panme điện tử

Dựa vào bước ren, panme được chia thành 2 loại cơ bản:

• Panme với trục ren có bước ren 1mm, thước phụ có than chia vòng được chia thành 100 phần. Loại panme này ít được dùng vì thân nó khá lớn, nặng, thô, khó di chuyển. Tuy nhiên, nó có ưu điểm là việc đọc số đo khá dễ dàng.
• Panme trục ren có bước ren 0.5mm, thang chia vòng của thước động được chia ra thành 50 phần.

Dựa vào công dụng của panme, có 3 loại cơ bản:

• Panme để đo kích thước ngoài, loại này thường dùng để đo các vật hình cầu, đo dây hoặc đo các vật dạng trục, dạng khối.
• Panme để đo kích thước trong, loại này dùng để đo đường kính của các lỗ.
• Panme để đo chiều sâu, loại này được dùng để đo độ sâu của các đường rãnh và các gối trục,..

Một số loại panme chuyên dụng khác

• Panme lưỡi dẹt: là dạng pame có một bộ các đầu dẹt tương xứng nhau, đe và các trục quay có dạng hình lưỡi để đo đường kính rãnh của các trục hoặc các phần khó tiếp cận. Loại này còn có thể đo được các rãnh vòng đệm cơ khí hẹp.
• Panme phổ thông: các đe có thể hoán đổi cho nhau, như dạng tấm phẳng, dạng chốt,…
• Panme đo kích thước bước răng: là dạng có một bộ các đầu hình ren tương xứng nhau để đo đường kính bước răng của các ren vít.
• Panme hạn định: có 2 đe và 2 trục quay, được sử dụng tương tự như một dụng cj đo Go/No dựa vào việc thiết lập các giới hạn trên và giới hạn dưới.
• Panme để đo độ dày ống: là loại có 1 đe hình trụ đặt vuông góc với trục quay và thường sử dụng để đo độ dày của các thành ống.

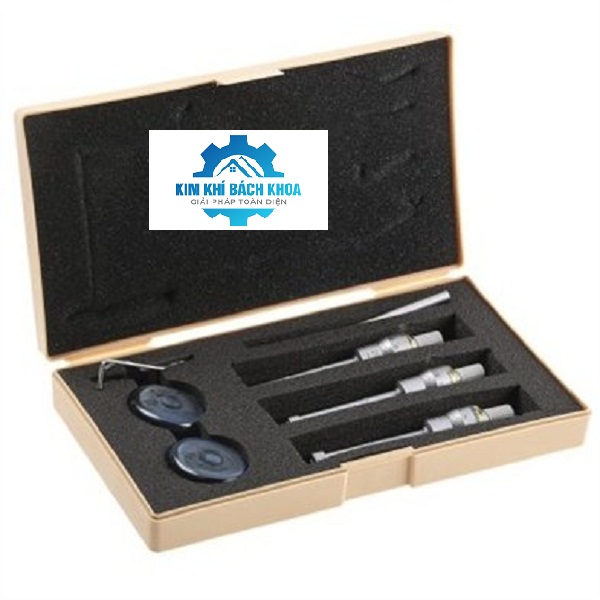

Ảnh: Panme đo lỗ 3 chấu Mitutoyo

>>> Xem thêm: Phân bệt sự khác nhau giữa thước cặp và Panme trong gia công cơ khí (tại đây)

Trên đây là những chia sẻ về Panme và một số loại Panme trong gia công cơ khí. Hy vọng với những thông tin trên sẽ giúp bạn sẽ có thể lựa chọn sử dụng sản phầm này phù hợp với mục đích của mình. Nếu vẫn còn thắc mắc nào về panme hoặc bất kì vấn đề nào khác về thiết bị đo lường thì đừng ngần ngại mà hãy liên hệ ngay với chúng tôi  hoặc để lại bình luận dưới bài viết này nhân viên sẽ liên hệ giải đáp mọi thắc mắc của bạn.
